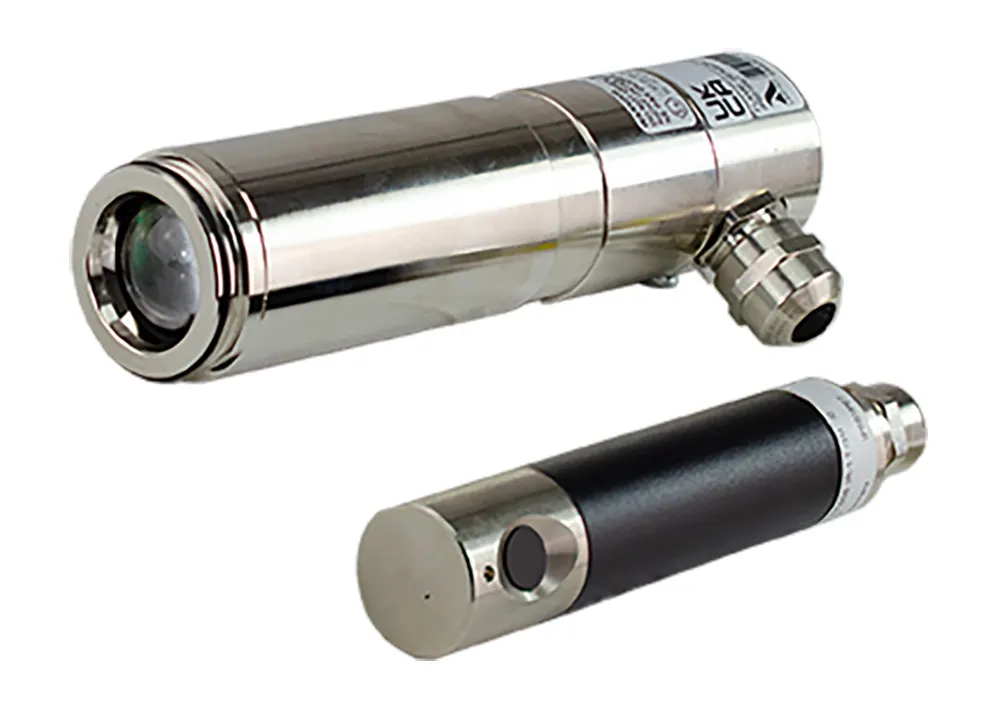

FFS07 va FFS08 alanga datchiklari

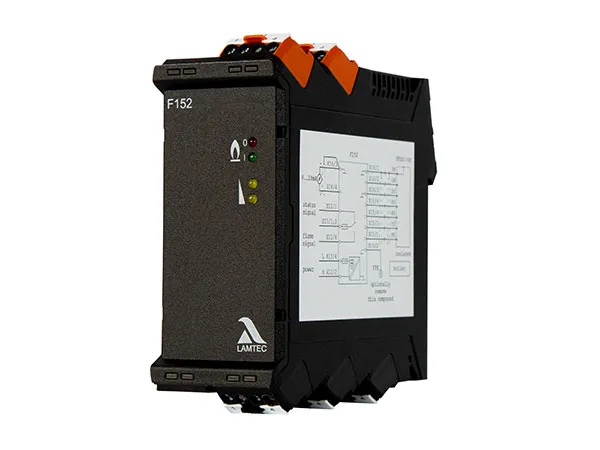

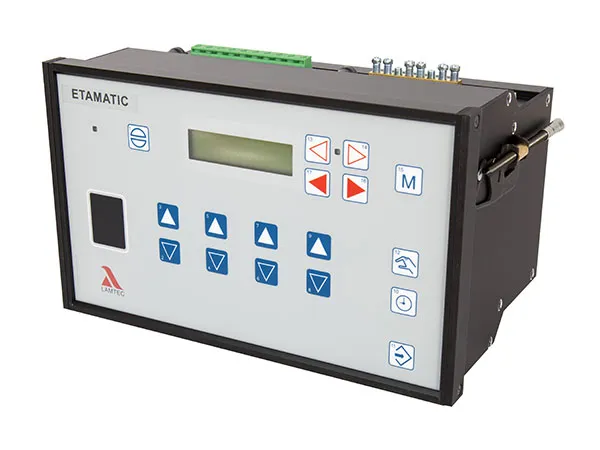

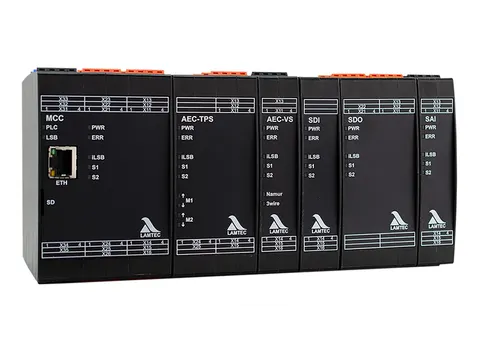

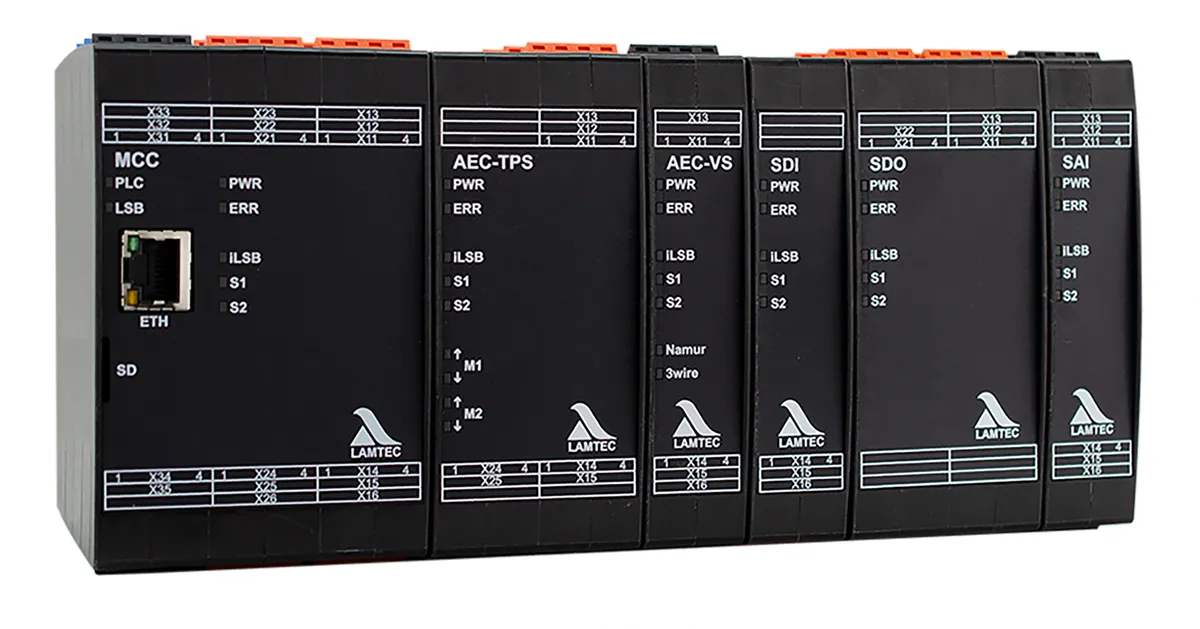

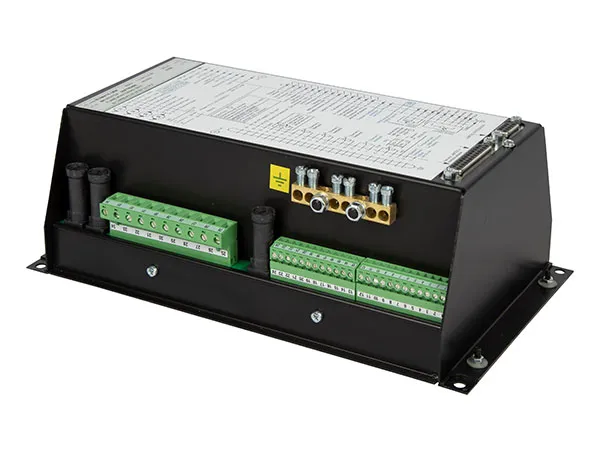

FFS07 va FFS08 — ixcham boʻlmagan alanga datchiklari: FFS07 alanga tomon oʻq boʻylab, FFS08 esa alanga oʻqiga perpendikulyar oʻrnatiladi. F152 alanga nazorati qurilmasi bilan birgalikda ular murakkab farqlash talab qilinmaydigan qoʻllanishlarda gorelka alangalarini xavfsiz nazorat qiladi. Datchiklar faqat F152, CMS, ETAMATIC, ETAMATIC OEM yoki MCC-BC400 bilan ishlaydi va 24–42 V DC taʼminotni shu qurilmalar orqali oladi; har bir F152 qurilmasiga bitta datchik ulanadi. Ular bir gorelkali tizimlar uchun moʻljallangan va isitish qozonxonalaridagi bir va koʻp yoqilgʻili gorelkalarda, texnologik yoqish tizimlarida hamda vodorod qurilmalarida qoʻllaniladi.

Datchiklar UV yoki IR diapazonida oʻlchaydi, diapazon yoqilgʻiga qarab tanlanadi. UV-1 (260–400 nm) suyuq yoqilgʻi va gaz uchun; UV-4 (215–360 nm) bundan tashqari neftni qayta ishlash zavodi gazi va pech gazi kabi maxsus gazlar uchun; IR-1 (1000–2500 nm) tutun gazlari kuchli retsirkulyatsiya qilinadigan suyuq yoqilgʻi va gaz yoqish hamda UV nurlanishi yoʻq yoki UV qismi toʻsilgan sargʻish chiqindi gazlar uchun mos. Koʻrish burchagi UV datchigida 8°, IR datchigida 60°. Ikkala modelda IR-1 T turi, FFS08 datchigida esa qoʻshimcha IR-1 T/S2 turi bor. Datchiklar ochiq joyda ishlatilishi mumkin; F152 bilan uzluksiz ishlaydi va DIN EN 61508-2 boʻyicha SIL3 talablariga javob beradi.

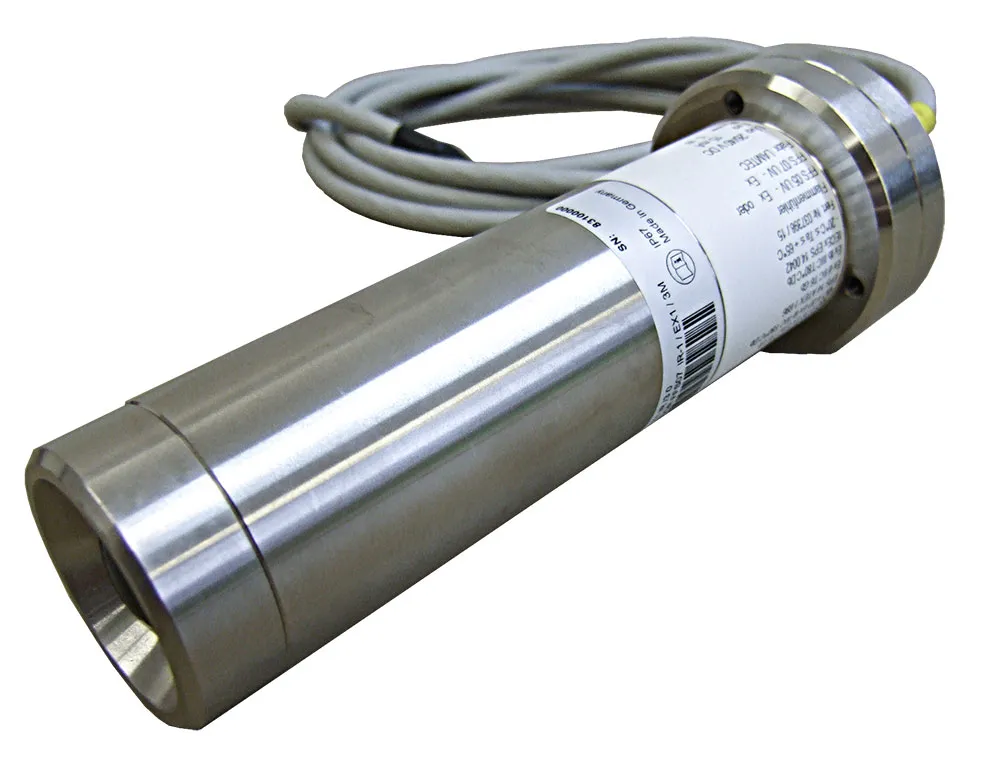

FFS07 xavfsiz hudud uchun, FFS07 Ex-II sifatida portlashga xavfli 2 va 22-zonalar uchun, FFS07 Ex sifatida 1 va 21-zonalar uchun yetkaziladi; FFS07 Ex markirovkasi Ex d IIC T6 Gb va Ex tb IIIC T80 °C Db. Himoya darajasi 1-zonada IP66, 2-zonada IP67. FFS07 shtekerli FH yoki rezbali FV ushlagichiga, 1-zonada esa faqat FV ushlagichiga oʻrnatiladi. FFS08 faqat xavfsiz hududda ishlatiladi: nikellangan latun korpusli, IP67, qisqa va uzun variantlari bor, FH80 yoki FS60 ushlagichiga oʻrnatiladi. Ikkala datchikda kabel uzunligi 300 m dan kam.
