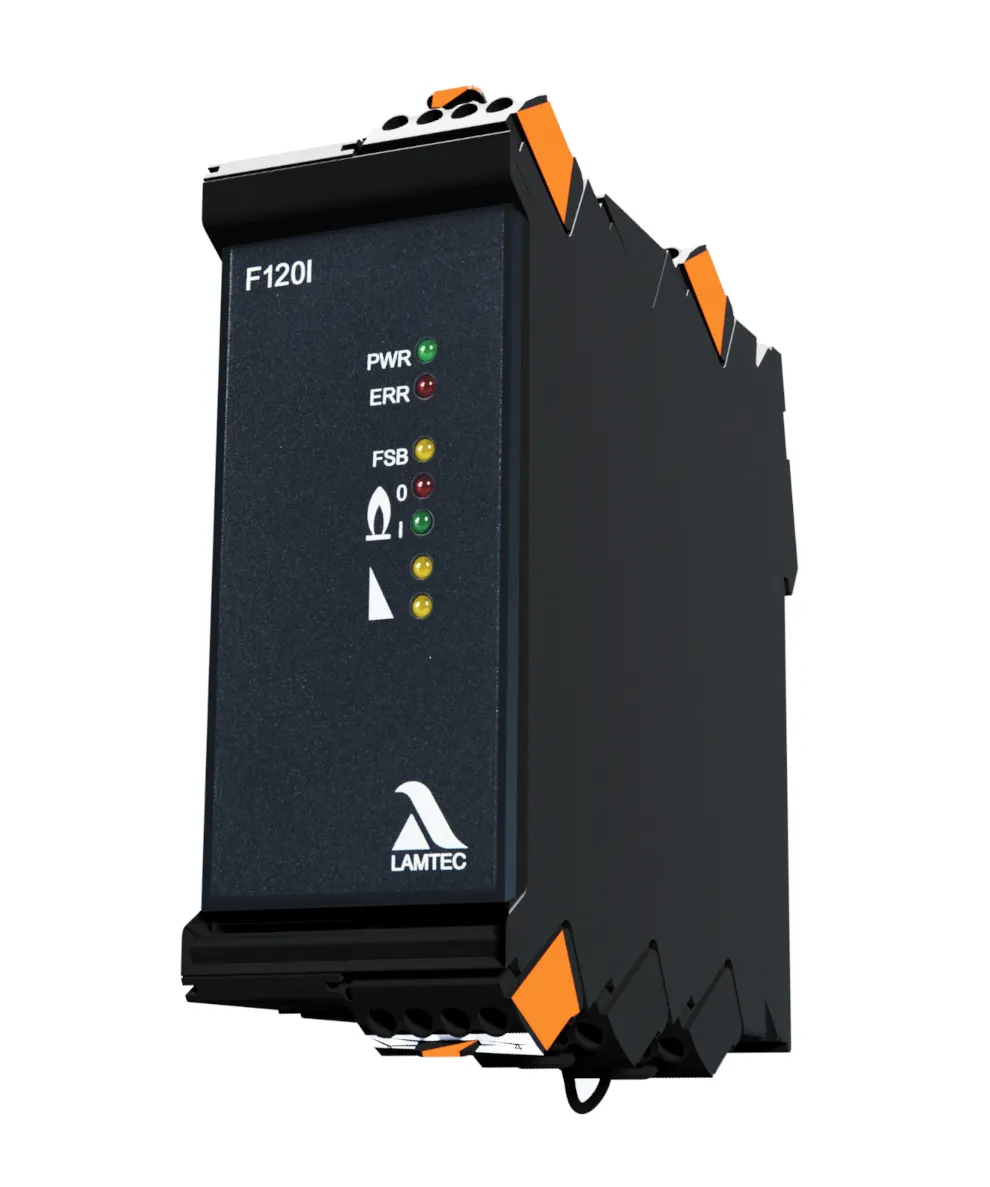

F120I alanga nazorati qurilmasi

F120I — gazsimon yoqilgʻining yondirish va asosiy alangalarini ionizatsiya usulida nazorat qiluvchi xavfsizlik qurilmasi; LAMTEC uni F130I asosida ishlab chiqqan. Uzlukli va uzluksiz rejimlarda 390 V ionizatsiya yordamchi kuchlanishi bilan ishlaydi. Bu oʻlchash usuli bir va koʻp gorelkali tizimlarda har bir alangani alohida nazorat qilish imkonini beradi. Qurilma SIL3 talab qilinadigan elektr stansiyalari, kimyo sanoati va sanoat yoqish qurilmalari uchun moʻljallangan.

Boshqaruv elektronikasi korpusga oʻrnatilgan, qurilmaning oʻzi boshqaruv shkafida DIN relsga oʻrnatiladi. U elektron oʻz-oʻzini nazorat qiluvchi ikki kanalli tuzilishga ega, holatni LED orqali koʻrsatadi va mamlakatga xos tarmoq chastotasiga moslashtirishni talab qilmaydi. Bir va ikki elektrodli ishlashni qoʻllab-quvvatlaydi. Alanga oʻchishini aniqlash vaqti (FFDT) uchun 1 s, 3 s va 5 s qiymatlari berilgan; ruxsat etilgan atrof-muhit harorati -20…+70 °C.

Chiqishlari: holat va alanga uchun raqamli signallar, alanga signalining rele kontakti, “alanga bor” va “tayyor” holatlari uchun ochiq kollektorli chiqishlar, ionizatsiya kuchlanishi va alanga intensivligi (4…20 mA) uchun analog chiqishlar. F120I yoqilgʻi klapanlarini bevosita yopish uchun moʻljallanmagan: xavfsiz chiqish kontaktining signali yoqish qurilmasining yuqori darajadagi boshqaruv tizimida qayta ishlanishi shart. Zavoddan 230 V AC yoki 115 V AC taʼminot kuchlanishi bilan yetkaziladi.
