F130I alanga nazorati qurilmasi

F130I — gazsimon yoqilgʻining yondirish va asosiy alangalarini uzlukli va uzluksiz rejimlarda ionizatsiya usulida nazorat qiluvchi xavfsizlik tizimi. Qurilmaga qoʻshimcha ravishda optik alanga datchiklarini ulash mumkin, biroq bu holda qurilma faqat uzlukli rejimda ishlay oladi. Faqat ionizatsiya bilan ishlatilganda bir va koʻp gorelkali tizimlarda har bir alanga alohida nazorat qilinadi, optik datchiklar bilan esa qurilma faqat bir gorelkali tizimlarda qoʻllaniladi. U SIL3 talab qilinadigan elektr stansiyalari, kimyo korxonalari va sanoat yoqish tizimlari uchun moʻljallangan.

Qurilmada uchta kirish bor: ionizatsiya (ION), UV va LDR; ular alohida yoki birgalikda ishlatiladi. Kirishlardan biri alangani aniqlashi bilanoq alanga relesi chiqishi ulanib, alanga borligini bildiradi. Optik datchikning qaysi yoqilgʻiga mosligini uning spektral sezgirligi belgilaydi: UV naychalar (190…270 nm) gaz va suyuq yoqilgʻi, koʻrinadigan yorugʻlikdagi LDR datchiklari (450…800 nm yoki 400…800 nm) suyuq yoqilgʻi, ionizatsiya esa gaz uchun mos. Faqat ruxsat etilgan optik alanga datchiklarini ulash mumkin; ularning roʻyxati F130I foydalanish qoʻllanmasida keltirilgan.

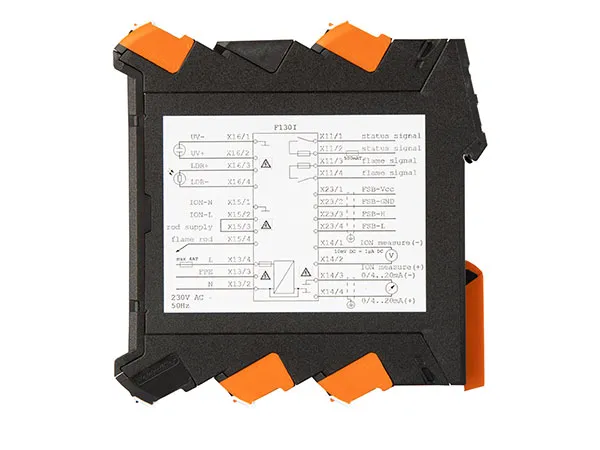

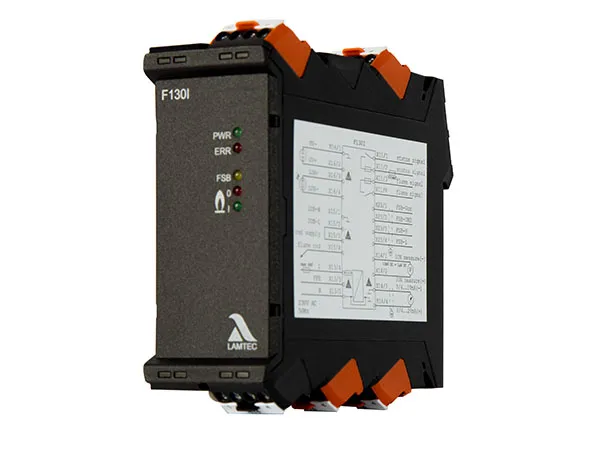

Plastik korpusli, boshqaruv elektronikasi ichiga oʻrnatilgan qurilma boshqaruv shkafida DIN relsga mahkamlanadi. U elektron oʻz-oʻzini nazorat qiluvchi ikki kanalli tuzilishga ega va mamlakatga xos tarmoq chastotasiga moslashtirishni talab qilmaydi. 230 V AC va 120 V AC variantlari bor; alanga oʻchishini aniqlash vaqti (FFDT) 230 V variantida 1 s, 120 V variantida 3 s. Ionizatsiya yordamchi kuchlanishi taʼminot kuchlanishiga teng. Alanga signali kontakti xavfsizlikka yoʻnaltirilgan, holat kontakti esa bunday emas. F130I yoqilgʻi klapanlarini bevosita yopish uchun moʻljallanmagan; signal yoqish qurilmasining yuqori boshqaruv tizimida qayta ishlanishi shart.
