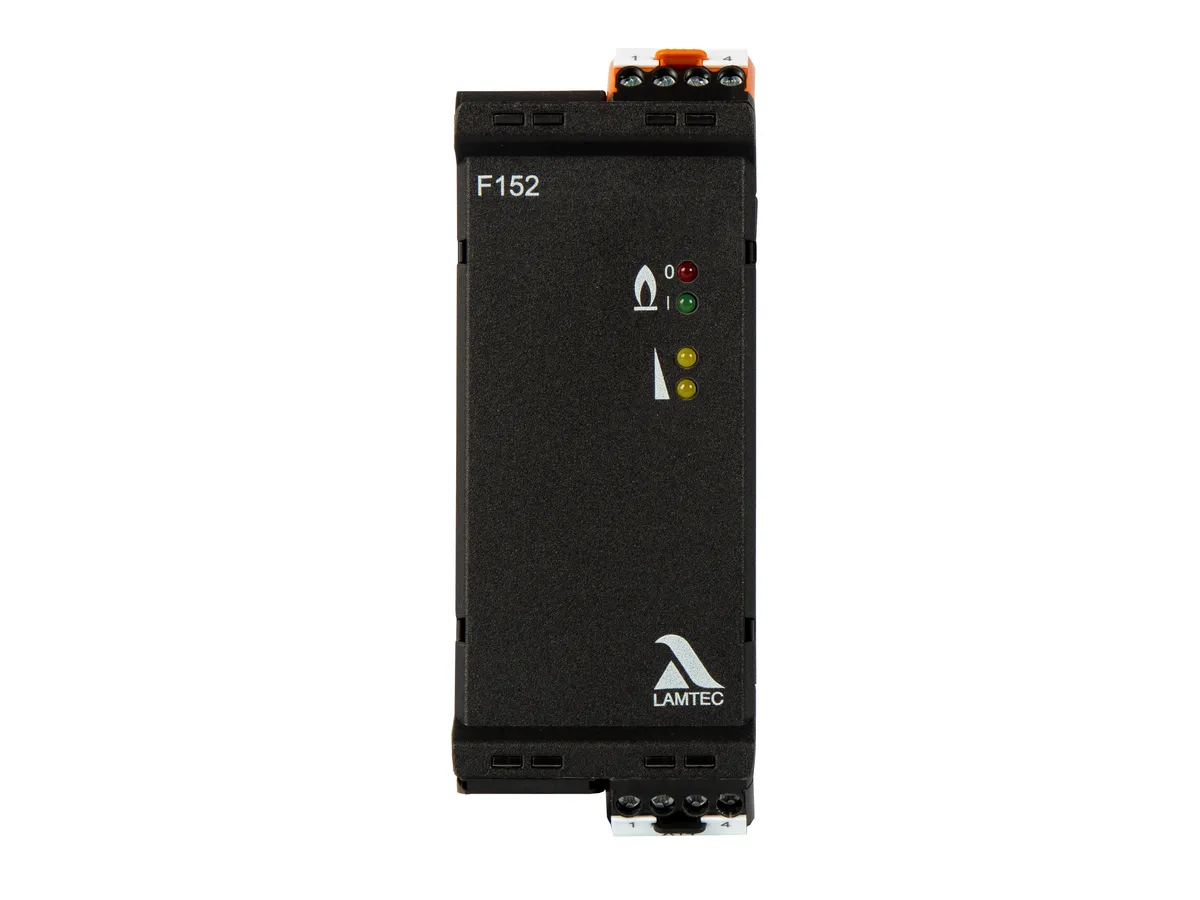

F152 alev izleme cihazı

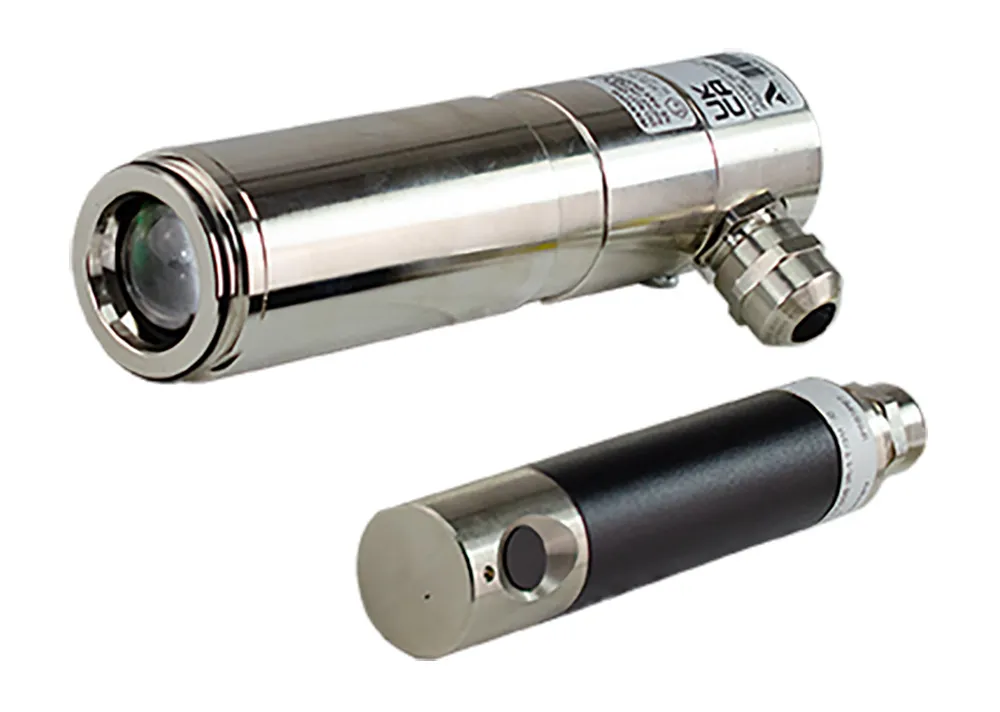

F152, FFS07 ya da FFS08 alev sensörüyle birlikte tek brülörlü sistemlerin alevlerini optik olarak izleyen bir emniyet düzeni oluşturur; alevlerin zorlu biçimde birbirinden ayırt edilmesi gerekmeyen uygulamalar için tasarlanmıştır. Yalnız bu iki sensörle çalışır ve her F152'ye tek sensör bağlanır. Sensörler UV ya da IR aralığında ölçer; aralık yakıta göre seçilir. F152 sürekli çalışmaya onaylıdır ve DIN EN 61508-2'ye göre SIL3 sertifikalıdır.

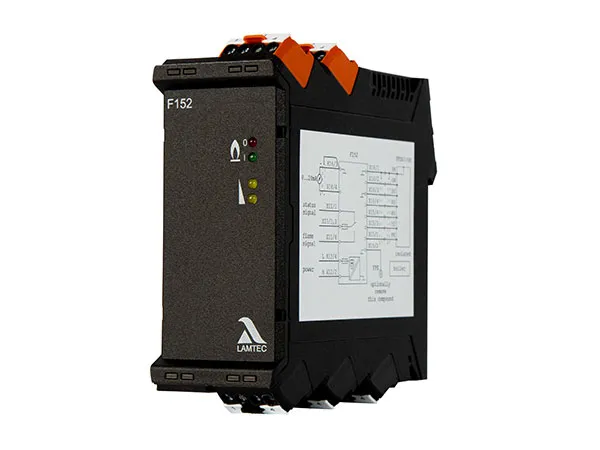

Kontrol elektroniği entegre plastik gövdeli cihaz DIN rayına takılır. Kendini elektronik olarak denetleyen iki kanallı yapısı sayesinde mekanik obtüratöre gerek yoktur. Alev frekansını 10–200 Hz aralığında dijital olarak değerlendirir, durumları LED'lerle gösterir ve standart olarak 0…20 mA yoğunluk ölçüm çıkışı sunar. Ülkeye özgü şebeke frekanslarına uyarlama gerekmez. Durum kontağı (NC) ve alev sinyali kontağı (NO) potansiyelsiz değiştirici kontaklardır.

F152; ısıtma santrallerinde, enerji santrallerinde, proses fırınlarında ve standart kazan uygulamalarında tek ya da çok yakıtlı brülörlerde, sıvı yakıt, gaz, biyokütle, toz ve proses gazlarıyla kullanılır. Standart besleme gerilimi 230 V AC'dir; 115 V AC sürümü istek üzerine fabrikada hazırlanır. DIN EN 298 ile proses brülörleri için DIN EN 746-2 gereklerini karşılar.
