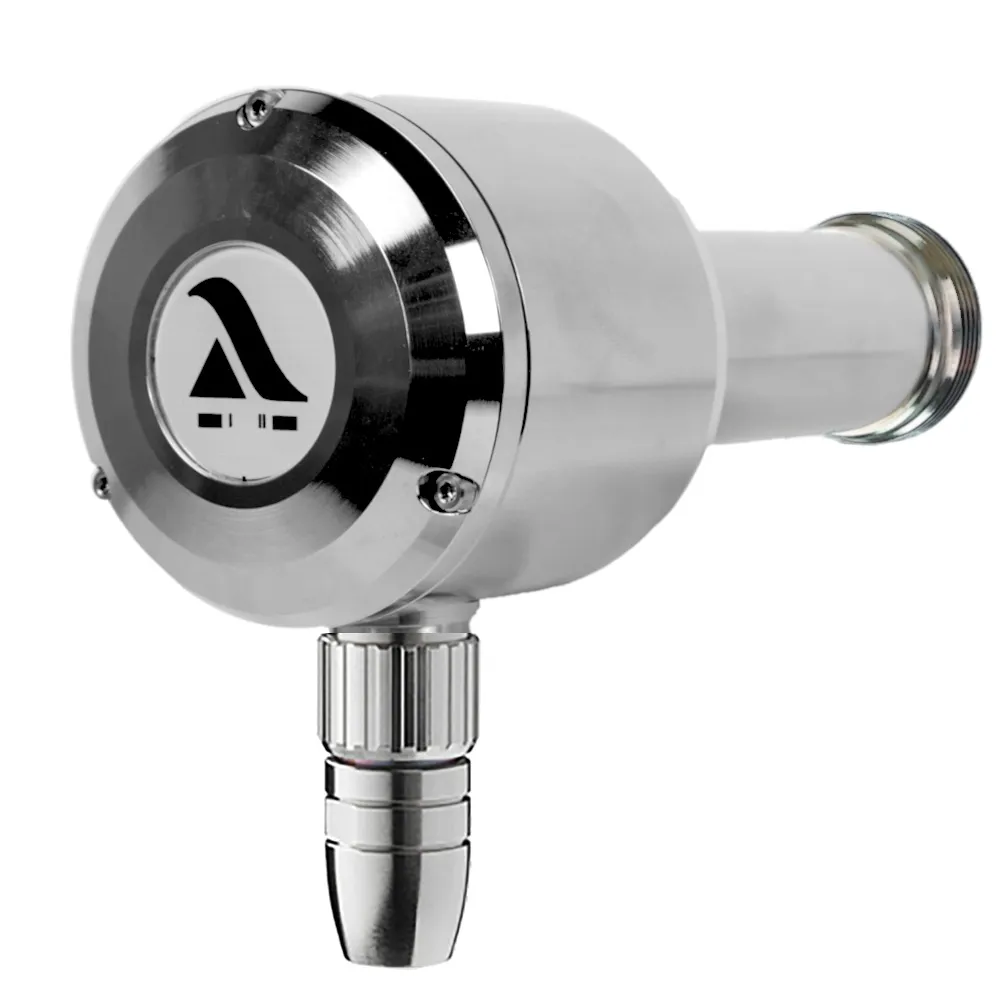

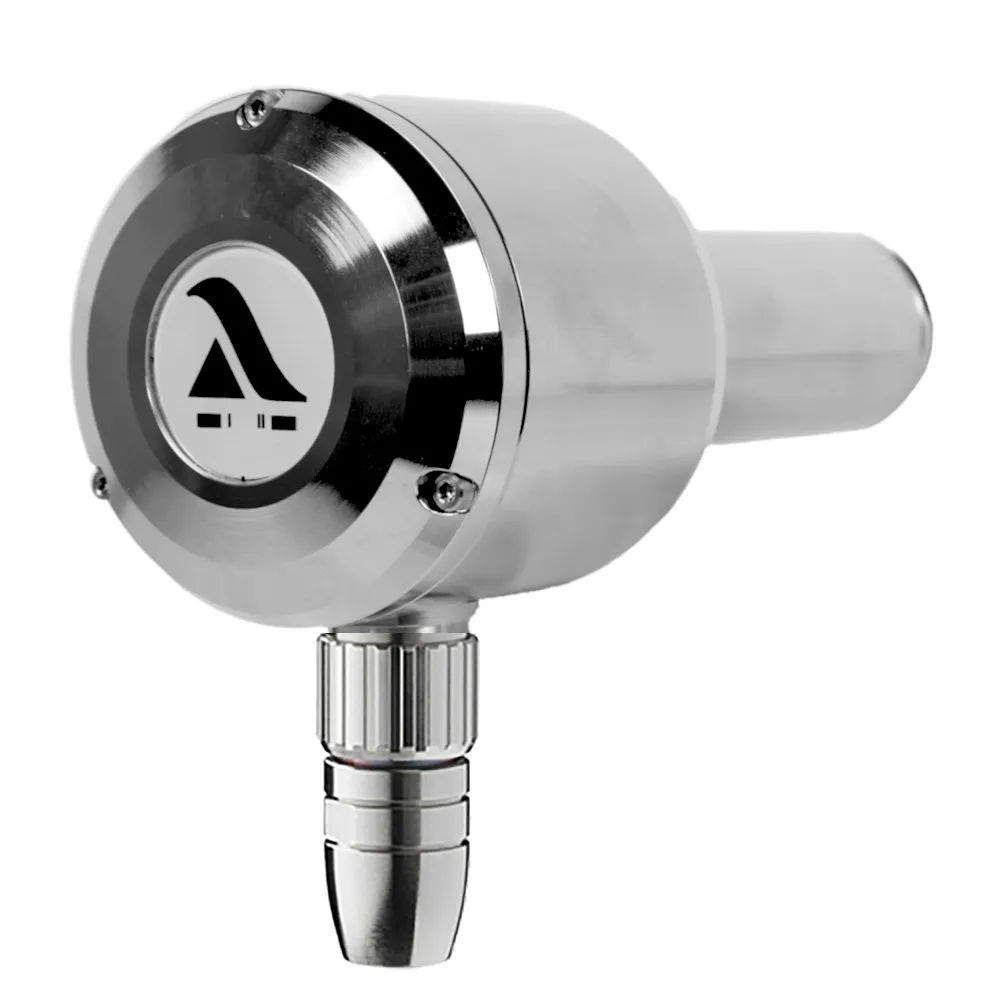

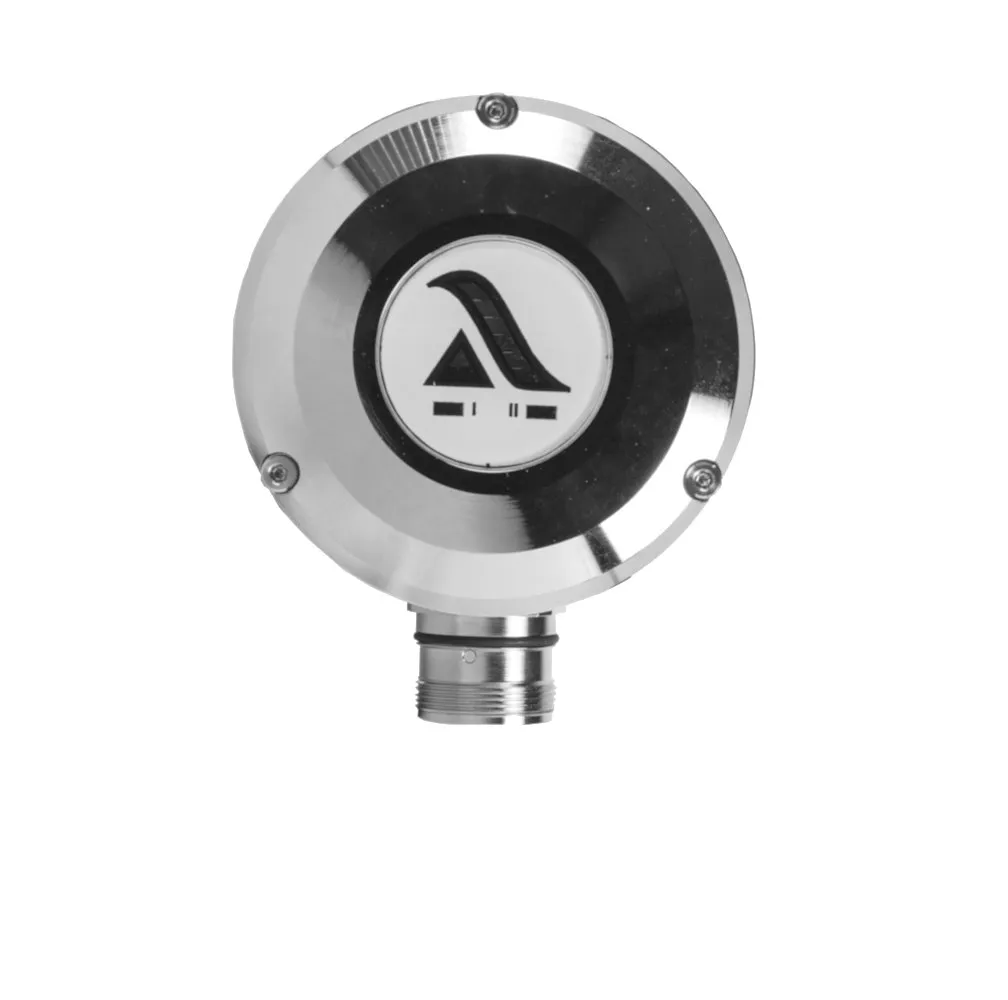

F200K kompakt alev tarayıcı
UV ya da IR sensörü ve değerlendirme elektroniği tek gövdede olan, sürekli çalışan SIL3 kompakt alev tarayıcı
LAMTEC · F200K
- SIL3 · IP67
- UV-2 · IR-1 · IR-2
- 24 V DC
- Sürekli
F200K, alev sensörünü ve anahtarlama yükselticisini kompakt bir gövdede birleştiren bir alev tarayıcıdır; ayrı bir değerlendirme cihazı gerektirmez ve DIN EN 61508-2'ye göre SIL3 sertifikalıdır. Bir ya da birden çok brülörlü yakma sistemlerinde brülör alevini emniyet işlevi olarak sürekli çalışmada izler; alev söndüğünde emniyetli "alev yok" durumuna geçer. Başlıca kullanım yerleri atık yakma tesisleri, kimya tesisleri, ısıtma santralleri, büyük enerji santralleri ve alevin ancak kısıtlı görülebildiği yakma tesisleridir.
Sıvı yakıt, gaz, hidrojen, biyokütle, odun, kömür ve rafineri ya da yüksek fırın gazı gibi özel gazlarla çalışan yakma sistemlerinde kullanılabilir. Güçlü baca gazı resirkülasyonlu yakmalarda ve UV ışıması olmayan ya da UV bileşeni su buharı veya tozla perdelenen sarımsı atık gazlarda da alevi izler. UV-2, IR-1 ya da IR-2 sensörüyle sunulur; iki ön ayarlı çalışma modu vardır ve devreye alma için özel araç gerekmez.
24 V DC ile beslenir; güç kaynağı aksesuarlarıyla 230 V ya da 115 V şebekeye bağlanır. -40…+75 °C ortam sıcaklığında çalışır; soğutma havası gövdesiyle daha yüksek sıcaklıklar mümkündür. LAMTEC'in örnek yapılandırmalarından birinde FS50 soğutma havası gövdeli F200K, güvenli bölgede ağır yakıtlı bir uygulamada 100 °C ortam sıcaklığında ve 15 m kabloyla çalışır. Patlama riskli bölgeler için F200K Ex ve F200K Ex-II sürümleri ayrıca sunulur.
F200K kompakt alev tarayıcı
- Alev sensörü ve anahtarlama yükselticisi tek kompakt gövdede; ayrı değerlendirme cihazı gerekmez
- Bir ya da birden çok brülörlü sistemlerde sürekli çalışma; DIN EN 61508-2'ye göre SIL3
- UV-2, IR-1 ve IR-2 sensör tipleri; sıvı yakıt ve hidrojenden kömür ve atık gazlara kadar geniş yakıt yelpazesi
- Çok kademeli hassasiyet ayarı ve dijital alev frekansı değerlendirmesi
- 0/4…20 mA analog çıkış, LED durum göstergesi ve tarayıcıyı aleve hizalamak için bağlanabilen trend göstergesi
- Kendini elektronik olarak denetleyen iki kanallı sistem
- İki ön ayarlı çalışma modu; devreye almada özel araç gerekmez
Önemli teknik değerler
| Özellik | F200K |
|---|---|
| Alev algılama | UV-2 210 … 380 nm · IR-1 1200 … 2800 nm · IR-2 850 … 1200 nm |
| Çalışma modu | Sürekli |
| Besleme gerilimi | 24 V DC ± 20 % |
| Güç tüketimi | ≤ 4 W |
| Analog çıkışlar | 0/4 … 20 mA, yük 200 Ω |
| Ortam sıcaklığı | -40 … +75 °C |
| Koruma sınıfı | IP67 |
| Kablo uzunluğu | ≤ 250 m (3 m bağlantı kablosuna ek uzatma, 20,5 V beslemede) |
| Güvenlik bütünlük seviyesi | SIL3 |
Sertifikalar ve standartlar
- CE uygunluk beyanı (2014/35/EU, 2014/30/EU, 2014/68/EU, (EU) 2016/426, 2011/65/EU, 2015/863/EU)
- AB tip inceleme sertifikası — 2014/68/EU, Modül B (basınçlı ekipman)
- AB tip inceleme sertifikası — (EU) 2016/426 (gaz yakan cihazlar)
- SIL3 — DIN EN 61508
- DIN EN 298
- DIN EN 13611
- DIN EN 50156-1
- DIN EN 60730-2-5
- DIN EN 60730-1
- UL 372 (US)
- CSA C22.2 No. 199 (CA)
Aksesuarlar
- Tutucular: vidalı bağlantılı sürüm için FV30 ve FV40, geçmeli sürüm için FH30 ve FH40; süpürme havası bağlantılı ve küresel mafsallı tipler dahil
- Bağlantı kabloları: 3, 5 ve 10 m; standart LiYCY ya da silikon kablo, özel ortam koşulları için paslanmaz çelik koruma borulu silikon kablo
- Fiber optik sistem: alev görüşü kısıtlı kazanlar ve 350 °C'ye kadar sıcaklıklar için; rijit FOR (1–10 m) ya da esnek FOF (1,5–10 m) koruma gövdeli
- FFP30 alev tarayıcı test cihazı: değişen frekanslarda UV ve IR alev benzetimi yapar, F200K'ye vidalanır; F200K yeterli hassasiyete ayarlanmalıdır
- F200K'yi 230 V ya da 115 V şebekeye bağlayan güç kaynakları: röle çıkışlı FN20 (DIN rayı, IP20) ya da polyester gövdeli FN30-20 (IP66)
- F200K'yi daha yüksek ortam sıcaklıklarında kullanmak için soğutma havası gövdeleri: FS50, FS51 (küresel mafsallı) ve FS56 (sökülebilir, ayarlanabilir tutuculu)
- FG21 bağlantı kutusu: alüminyum gövde, IP65, dört vidalı kablo rakoru
- Isıtmalı termal ceket (230 V AC ya da 120 V AC, F200K/V için): -55 °C'ye kadar ortam sıcaklığında çalışma sağlar, üst sınır +50 °C'ye düşer
Bu gruptaki diğer ürünler
F120I alev izleme cihazı
Gaz alevlerini 390 V yardımcı gerilimle iyonizasyon yöntemiyle izleyen, DIN rayına takılan SIL3 cihaz
- SIL3
- İyonizasyon · 390 V
- Aralıklı · Sürekli
F130I alev izleme cihazı
İyonizasyon, UV tüpü ve LDR girişli, iyonizasyonla sürekli çalışmaya onaylı SIL3 alev izleme cihazı
- SIL3
- İyonizasyon · UV · LDR
- Sürekli (yalnız iyonizasyonla)
F152 alev izleme cihazı
FFS07 ya da FFS08 UV/IR sensörüyle optik alev izleme yapan, sürekli çalışmaya onaylı SIL3 değerlendirme cihazı
- SIL3
- UV · IR (FFS07 / FFS08)
- Sürekli

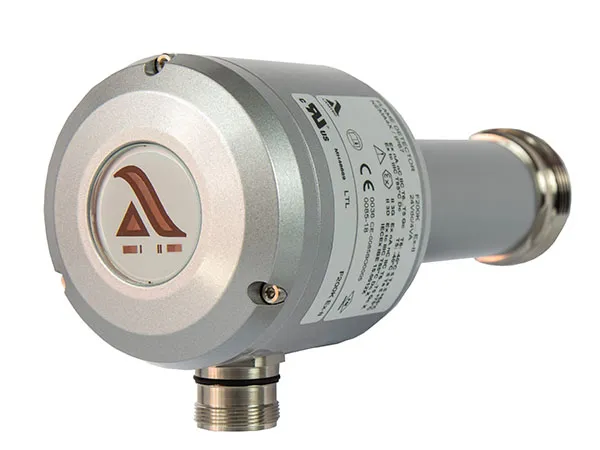

F200K Ex patlama korumalı kompakt alev tarayıcı
