SWB oʻta qizdirilgan suv qozoni
Yopiq konturda suvni qaynash nuqtasidan yuqorida suyuq holda saqlaydigan uch yurishli bosimli issiq suv qozoni
TSB Energy · SWB
- ≤ 10 000 000 kcal/h
- ≤ 12 bar
- FIK 93–94 %
SWB seriyasidagi oʻta qizdirilgan suv qozonlarida suv yopiq konturda qaynash nuqtasidan yuqori haroratda, bugʻga aylanmasdan aylanadi. Konstruksiyasi bugʻ qozoniga oʻxshaydi, lekin ishlash vaqtida korpus toʻliq suv bilan toʻla boʻladi: gorelkaning yonish kamerasidagi issiqlik katta isitish yuzalari orqali suvga oʻtadi, nasoslar oʻta qizdirilgan suvni jarayonga uzatadi, issiqligini bergan suv esa qayta isitish uchun qozonga qaytadi. Katta hajmli va ikkinchi hamda uchinchi yurishlarda tutun gazi oqimi muvozanatlangan uch yurishli yonish kamerasi yuqori issiqlik uzatish va barqaror yonishni taʼminlaydi.
TSB Energy bu qozonlarni 10 000 000 kcal/h gacha (taxminan 11 600 kW) quvvat va 12 bar gacha ish bosimi bilan taklif etadi; FIK 93–94 %. Qozon tabiiy gaz, LPG, LNG, dizel yoqilgʻisi va mazutda, mos gorelka bilan esa 100 % gacha vodorodda ishlaydi — bu xlor-ishqor va elektroliz ishlab chiqarishlarida qoʻshimcha mahsulot sifatida hosil boʻladigan vodoroddan foydalanish imkonini beradi. Optimallashtirilgan yonish geometriyasi NOx va CO ni past darajada ushlab turadi; TSB maʼlumotiga koʻra, loyiha koʻrsatkichlari YeI vakolat bergan mustaqil laboratoriyalar sinovlarida tasdiqlangan.
Loyihalash va ishlab chiqarishda EN 12953 va tegishli EN, DIN va TRD qoidalari asos qilib olinadi; YeI loyihalari uchun tizim PED 2014/68/EU boʻyicha sertifikatlanadi, soʻrov boʻyicha ASME VIII Div. 1 asosida loyihalash mumkin. Qozon bugʻsiz, lekin 100 °C dan yuqori doimiy va boshqariladigan harorat talab qiladigan jarayonlar uchun mos; sanoatda oʻta qizdirilgan suv tizimlari odatda 90–180 °C texnologik haroratlarda ishlaydi. Asosiy qoʻllanish sohalari — issiqxonalar, fermalar va chorvachilik, kimyo, oziq-ovqat, oʻgʻit, qurilish materiallari, qogʻoz, yogʻochga ishlov berish va markaziy isitish. Korroziyadan himoya uchun kontur suvini tayyorlash va uning pH qiymatini nazorat qilish muhim.
SWB oʻta qizdirilgan suv qozoni
- Nisbatan past ish bosimi texnik xizmat va koʻrikni osonlashtiradi

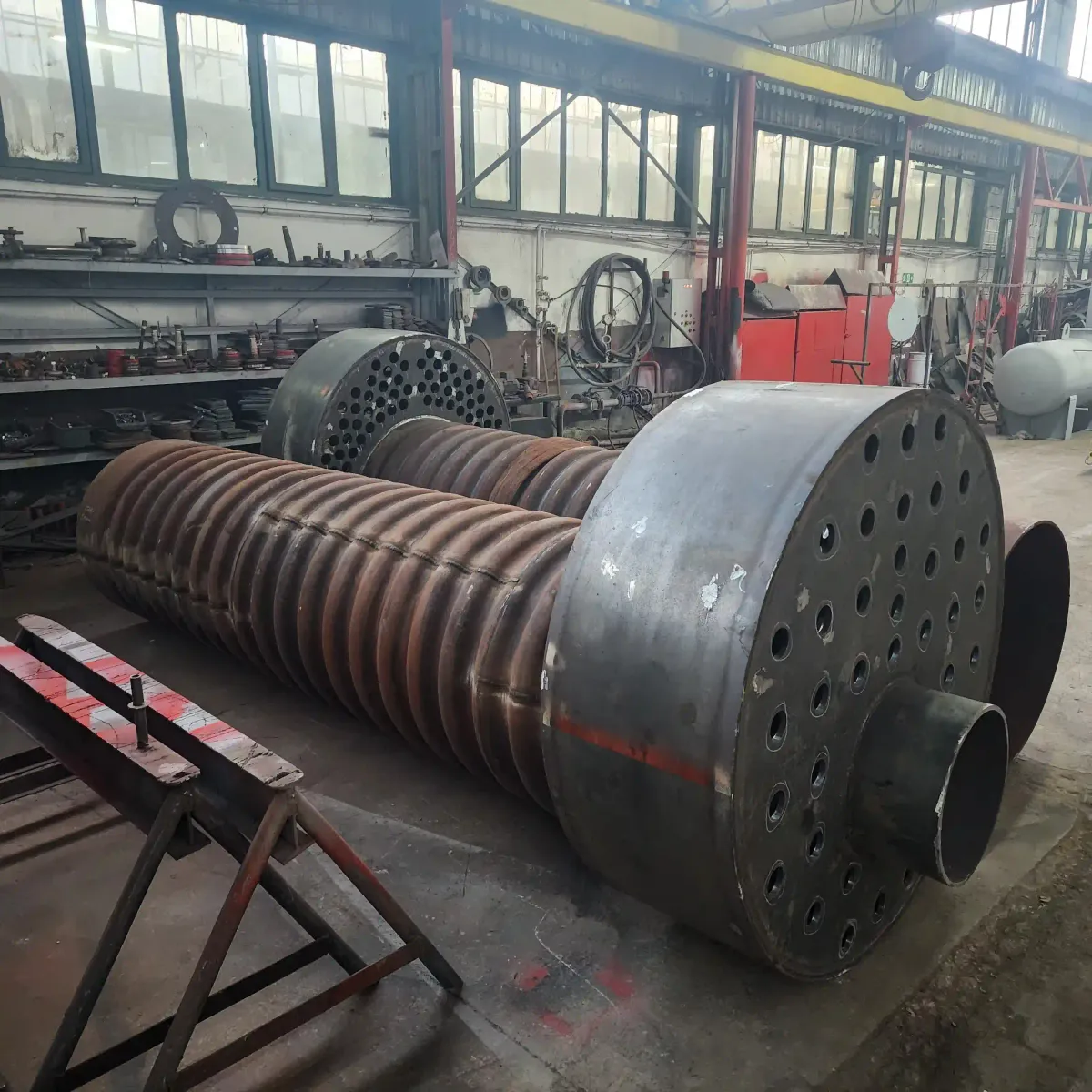

- Katta gofrirlangan oʻtxona yuzasi yuqori issiqlik uzatishni taʼminlaydi
- Suv hajmi kichik va tez aylangani uchun qozon yuklama oʻzgarishiga tez moslashadi
- Old eshik ikkala tomonga ochiladi, toʻrt burchakdagi mustaqil sozlanadigan qisqichlar zich yopilishni taʼminlaydi
- Issiqlikdan kengayish zonalarida muvozanatlangan konstruksiya va attestatsiyadan oʻtgan avtomatik payvandlash — uzoq va muammosiz xizmat
- Standart konstruksiyalarga nisbatan 4 % gacha yoqilgʻi tejash
- Tutun quvurlaridagi turbulizatorlar gaz tezligi va aloqa vaqtini oshirib, issiqlik uzatishni yaxshilaydi
- EN 12953 ga mos oʻlchov asboblari chegara oshganda qozonni avtomatik toʻxtatadi va bloklaydi
Asosiy texnik koʻrsatkichlar
| Koʻrsatkich | SWB |
|---|---|
| Issiqlik unumdorligi | ≤ 10 000 000 kcal/h (≈ 11 600 kW) |
| Ish bosimi | ≤ 12 bar |
| Foydali ish koeffitsiyenti (FIK) | 93–94 % |
| Yoqilgʻi turlari | Tabiiy gaz, LPG, LNG, dizel yoqilgʻisi, mazut, H₂ (mos gorelka bilan 100 % gacha) |
| Konstruksiya turi | 3 yurishli; gofrirlangan olov quvuri |
| NOx chiqindilari | Toza yonishda: < 70 mg/Nm³ (gazda) · < 150 mg/Nm³ (suyuq yoqilgʻida) |
| Material | Korpus va quvur panjaralari: P355GH (EN 10028-2) · patrubkalar va ulash quvurlari: P235GH / P265GH (EN 10216-2) |
Sertifikatlar va standartlar
- EN 12953 — silindrsimon qozonlar (loyihalash va ishlab chiqarish)
- PED 2014/68/EU — YeI loyihalari uchun direktiva boʻyicha sertifikatlash
- TRD — bugʻ qozonlari uchun Germaniya texnik qoidalari
- ASME VIII Div. 1 — soʻrov boʻyicha ushbu kodeks asosida loyihalash
Aksessuarlar
- Suv tayyorlash, konditsionerlash va uzluksiz suv tahlili
- Issiqlik utilizatsiyasi tizimlari
- Kondensatsion ekonomayzer
- Yonish havosini oldindan isitgich
- O₂ va CO boʻyicha trim tizimlari
- Ikki xil yoqilgʻi va aralashmalarda yoqish variantlari
- Modbus va Profibus qoʻllab-quvvatlanadigan PLC platformasi
