Koʻchma bugʻ qozonxonasi
20 yoki 40 futlik ISO konteynerdagi toʻliq bugʻ qozonxonasi: zavodda sinovdan oʻtgan, ulashga tayyor
TSB Energy
- ≤ 6000 kg/h
- ≤ 16 bar
- ISO 20 ft / 40 ft

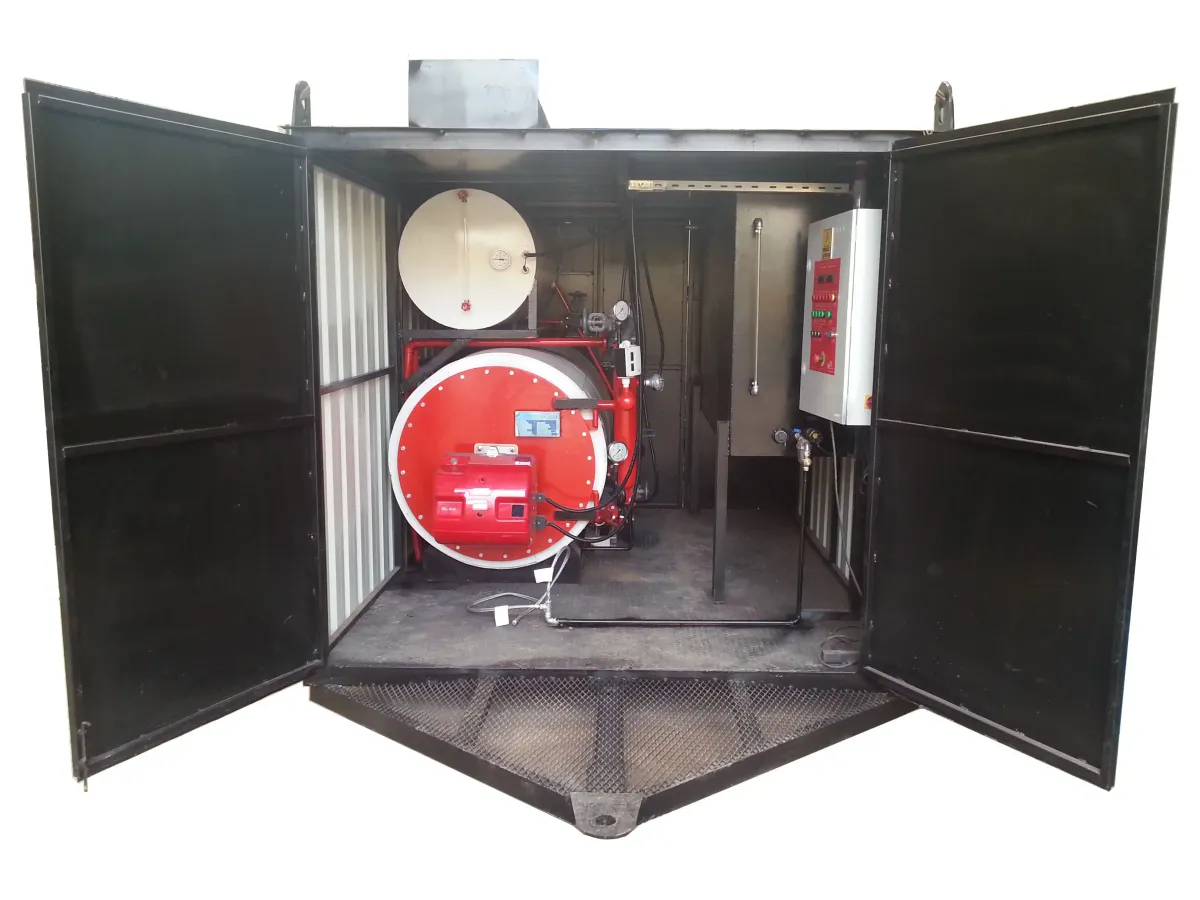

Koʻchma bugʻ qozonxonasi — bugʻ qozoni va yordamchi jihozlarni 20 yoki 40 futlik ISO standartidagi umumiy maqsadli konteynerga joylashtirgan tayyor texnologik isitish qurilmasi. U zavodda ishga tushirilib, barcha texnologik sinovlardan oʻtkaziladi, shuning uchun obyektda faqat elektr taʼminoti va bugʻ isteʼmolchilarini ulash kifoya. Dizel yoqilgʻisi, mazut yoki LPG da ishlaydi, soatiga 6000 kg gacha bugʻ (5 MW gacha) va 16 bar gacha bosim beradi, 5–10 daqiqada bugʻ ishlab chiqara boshlaydi.
Konteynerda qozondan tashqari gorelka, taʼminot suvi va suv tayyorlash jihozlari, yoqilgʻi baki va elektr shkafi joylashgan. 8 bar bosimda qozon FIKi ekonomayzersiz 90–92 %, ekonomayzer bilan 94–96 %; tutun quvurlariga ixtiyoriy oʻrnatiladigan alyuminiy turbulizatorlar yonish FIKini 2 % ga oshiradi. Loyihalash va ishlab chiqarishda EN 12953, PED 2014/68/EU, TRD va ASME VIII Div. 1 asos qilib olinadi.

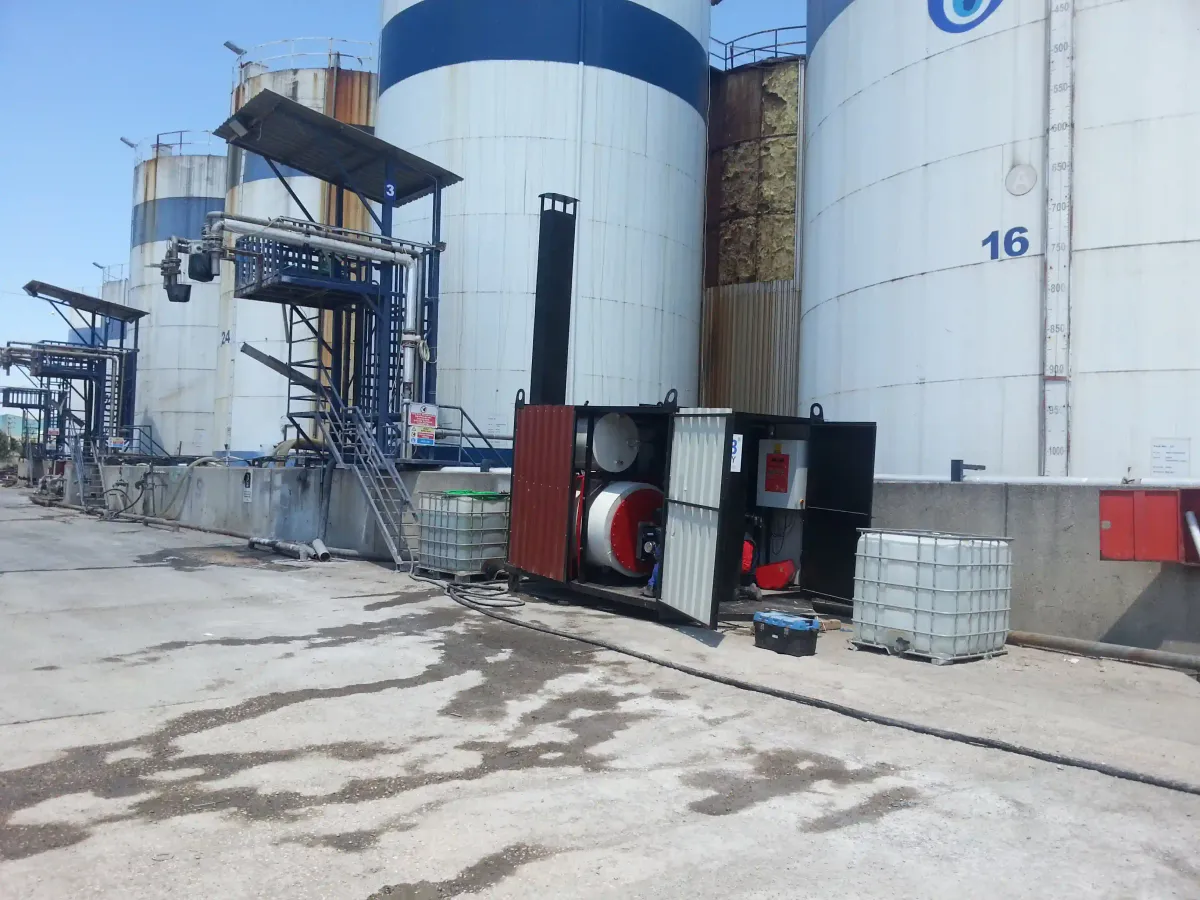

Qurilma ishlab chiqarishi katta hududga tarqalgan va bugʻ alohida nuqtalarda qisman isteʼmol qilinadigan korxonalarga mos: mehmonxonalar, kirxonalar, toʻqimachilik va kimyoviy tozalash, oziq-ovqat va ichimliklar ishlab chiqarish, kimyo va boʻyoq zavodlari, betonni bugʻlash va gazobeton ishlab chiqarish shular jumlasidandir. U 24 soatdan 720 soatgacha nazoratsiz ishlay oladi, Modbus, Modbus TCP va Profinet qoʻllab-quvvatlanadigan PLC esa uni masofaviy nazorat uchun SCADA tizimlariga ulaydi.
Koʻchma bugʻ qozonxonasi
- Gorelka, taʼminot suvini tayyorlash, yoqilgʻi baki va boshqaruv shkafi bilan yigʻilgan ixcham, tashiladigan blok
- Zavodda ishga tushirilib, sinovdan oʻtkazilgani uchun oʻrnatishga toʻliq tayyor holda keladi
- Kam joy egallaydi, 5–10 daqiqada bugʻ beradi
- Ketma-ket ishga tushadigan xavfsizlik tizimlari bilan avtomatik va xavfsiz ishlash
- 24 soatdan 720 soatgacha nazoratsiz ishlash — past ekspluatatsiya xarajatlari
- Standart qozonlarga nisbatan kamida 2 % yoqilgʻi tejash
- Toza yonishda NOx gazda 70 mg/Nm³ dan, suyuq yoqilgʻida 150 mg/Nm³ dan past
Koʻchma bugʻ qozonxonasi
Konteyner jihozlari

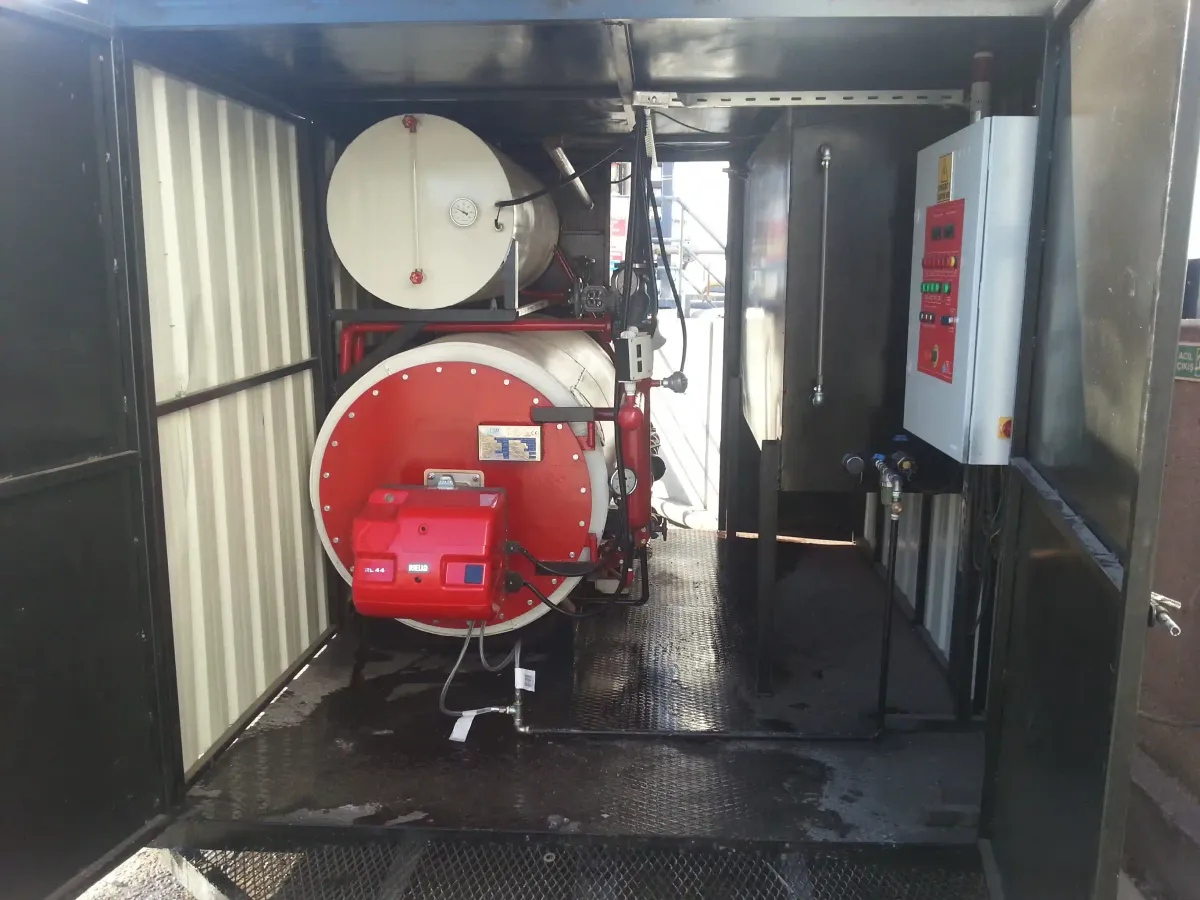

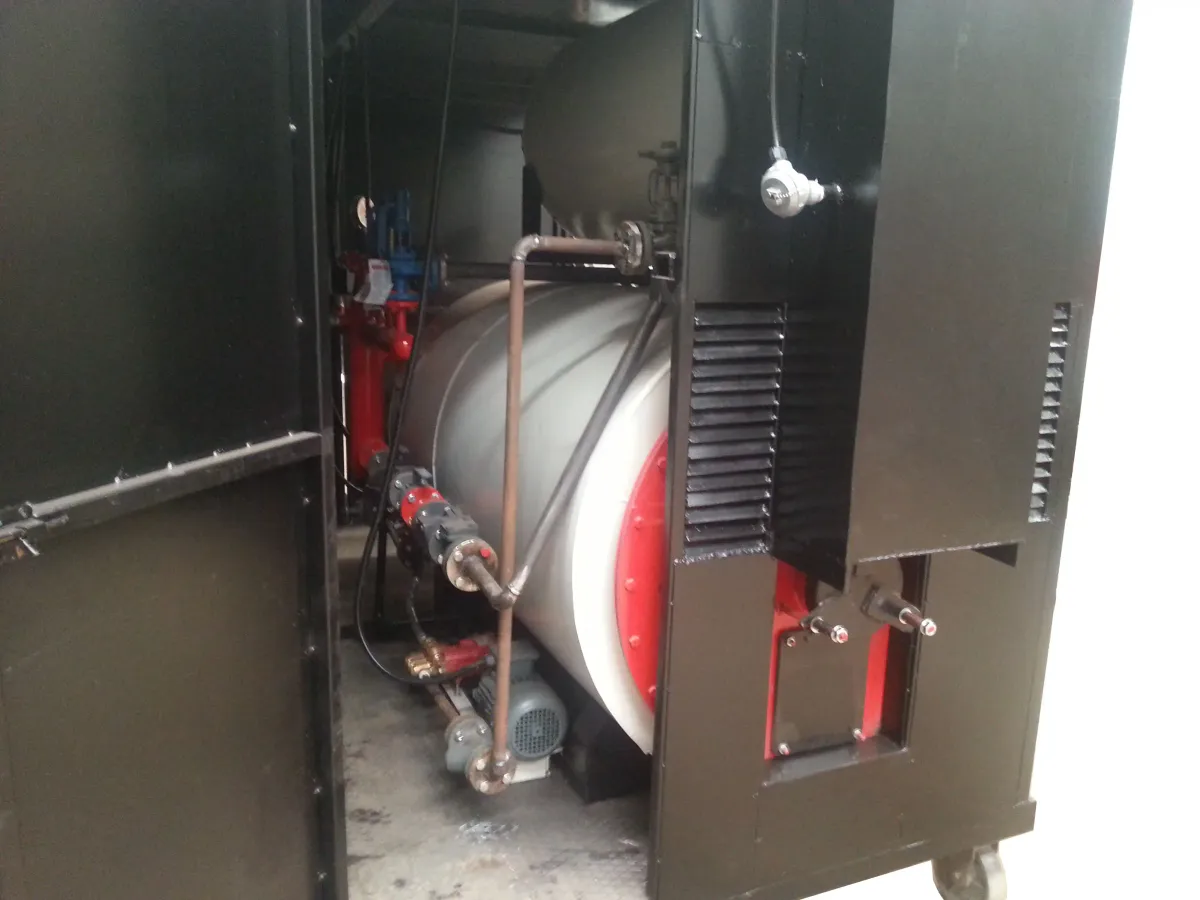

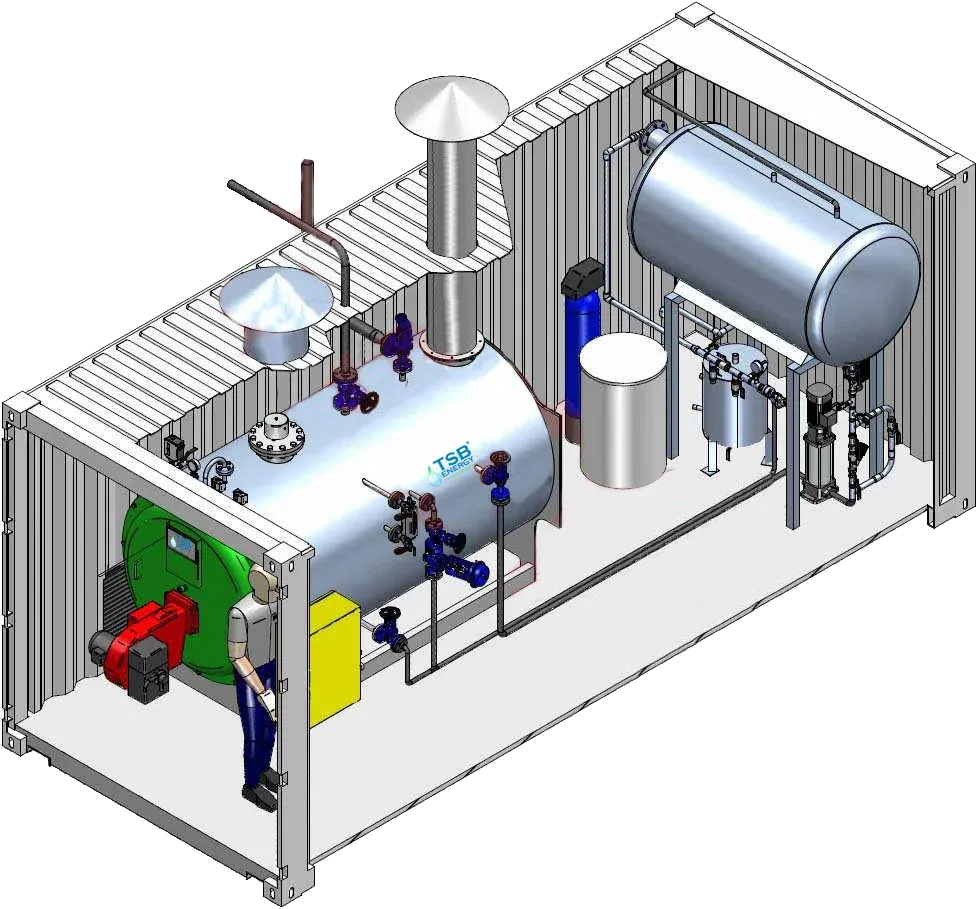

Konteynerda qozondan tashqari gorelka, elektr shkafi, yoqilgʻi baki, kondensat baki, taʼminot nasosi, suv filtri va avtomatik suv yumshatish qurilmasi joylashtiriladi. Konteyner shamollatish jalyuzilari, yoritish va muzlashdan himoya isitgichi bilan jihozlanishi mumkin.
Asosiy texnik koʻrsatkichlar
| Koʻrsatkich | Mobile Steam Boiler Room |
|---|---|
| Bugʻ unumdorligi | ≤ 6000 kg/h |
| Issiqlik unumdorligi | ≤ 5 MW |
| Ish bosimi | ≤ 16 bar |
| Bugʻ olish vaqti | 5–10 min |
| Foydali ish koeffitsiyenti (FIK) | 8 bar bosimda: 90–92 % (ekonomayzersiz) · 94–96 % (ekonomayzer bilan) |
| Yoqilgʻi turlari | LPG, dizel yoqilgʻisi, mazut |
| Konteyner oʻlchami | ISO 20 ft / 40 ft |
| Nazoratsiz ishlash | 24–720 h |
| NOx chiqindilari | Toza yonishda: < 70 mg/Nm³ (gazda) · < 150 mg/Nm³ (suyuq yoqilgʻida) |
Sertifikatlar va standartlar
- EN 12953 — silindrsimon qozonlar (loyihalash va ishlab chiqarish)
- PED 2014/68/EU — bosim ostidagi jihozlar direktivasi (loyihalash va ishlab chiqarish)
- TRD — bugʻ qozonlari uchun Germaniya texnik qoidalari
- ASME VIII Div. 1 — bosim idishlari (loyihalash va ishlab chiqarish)
Aksessuarlar
- Tutun quvurlari uchun alyuminiy turbulizatorlar (yonish FIK +2 %)
- Modbus, Modbus TCP va Profinet qoʻllab-quvvatlanadigan PLC orqali SCADA integratsiyasi
