SVA / SVH / SVHT tutun gazi va havo zaslonkasi

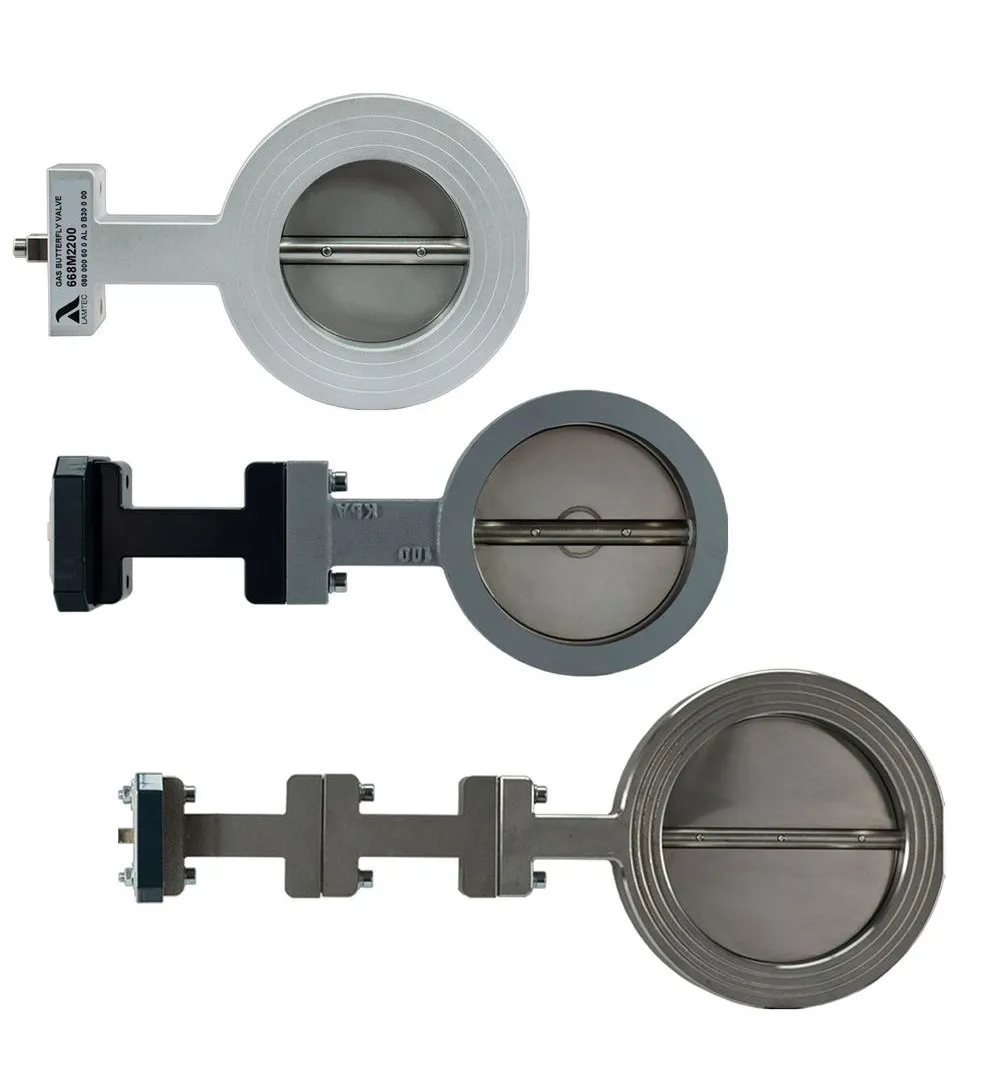

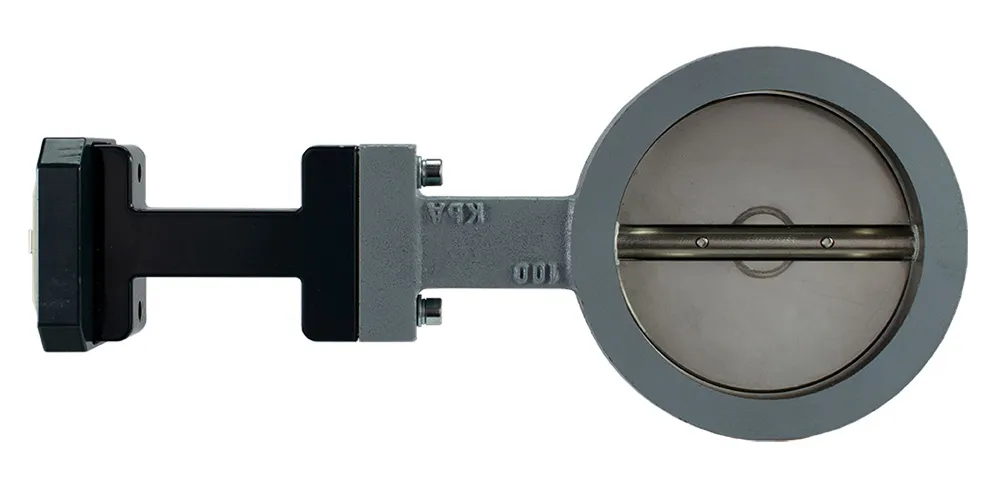

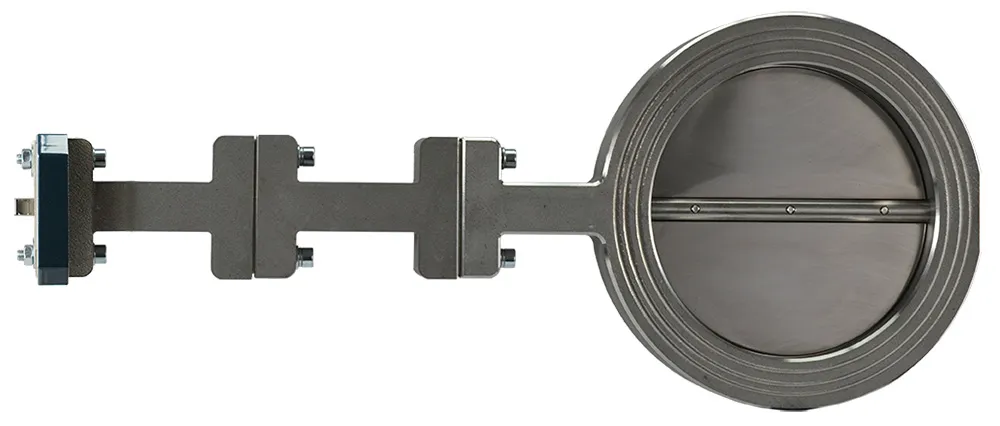

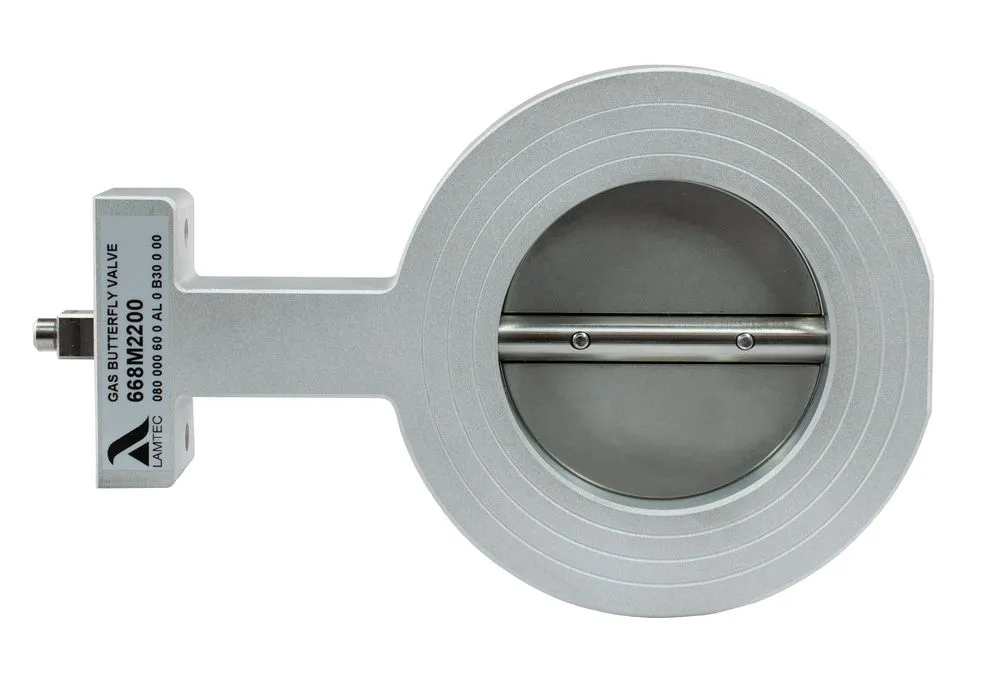

SVA, SVH va SVHT — ikki flanes orasiga qisib oʻrnatiladigan drossel zaslonkalar boʻlib, aktuator bilan birgalikda yoqish qurilmalarida tutun gazi va soʻrib olinadigan havo sarfini rostlovchi ijro organi vazifasini bajaradi. Uch tur korpus materiali va harorat chegarasi bilan farqlanadi: alyuminiy SVA (668M2200) -20…+100 °C, choʻyan SVH (668M2205) -20…+450 °C ishchi muhit harorati uchun moʻljallangan, zanglamaydigan poʻlatdan SVHT (668M2210) esa -20…+100 °C, -20…+450 °C yoki -20…+650 °C li variantda buyurtma qilinadi. 450 °C li variantlarda 100 mm, 650 °C li variantda 200 mm uzunlikdagi harorat toʻsigʻi bor. Barcha turlarda val va disk zanglamaydigan poʻlatdan.

Nominal diametrlar DN40, DN50, DN65, DN80, DN100, DN125, DN150 va DN200. DN200 dan katta diametrlar uchun SVA va SVH oʻrniga 662R22V turi qoʻllaniladi, katta oʻlchamdagi SVHT esa soʻrov boʻyicha tayyorlanadi. Alyuminiy va zanglamaydigan poʻlat zaslonkalarni oʻtish kesimi koʻpi bilan ikki nominal diametrga kichraytirilgan holda va ixtiyoriy zich yopiladigan disk bilan buyurtma qilish mumkin; choʻyan SVH kichraytirishsiz va faqat standart disk bilan yetkaziladi. Standart diskda sizib oʻtish Kvs qiymatining taxminan 1 % ini tashkil qiladi. Sarf xarakteristikasi chiziqli emas, ishchi bosim 500 mbar gacha.

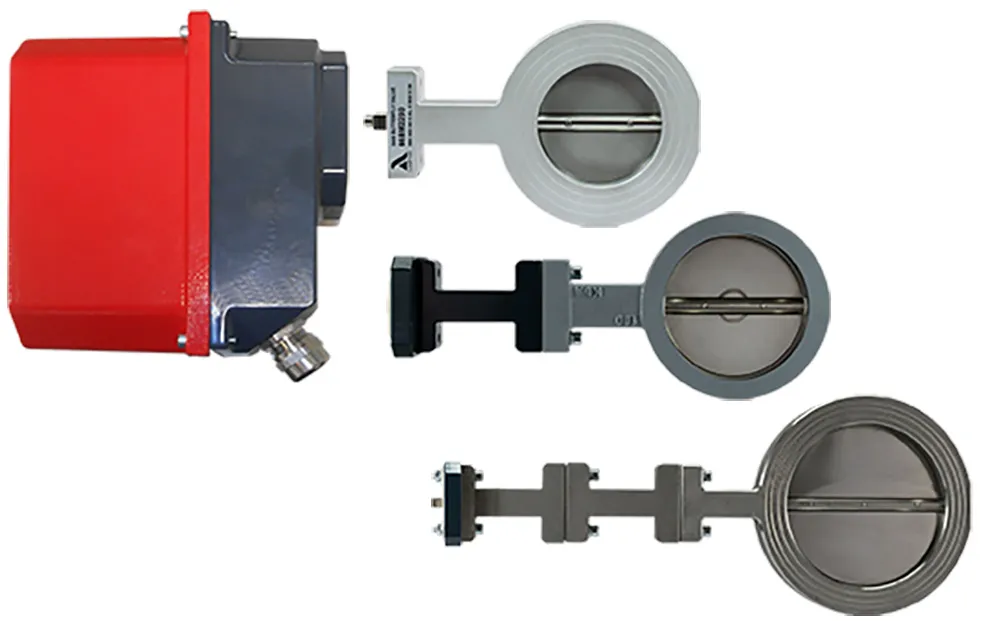

Valning 11,1 × 11,1 × 11,5 mm li kvadrat uchi LAMTEC 668M2006, 668M2020 va 668M2040 aktuatorlarining ichki kvadratiga (IVK11) bevosita kiradi; kronshteyn zaslonkaning bir qismi, mahkamlash elementlari va PN10…PN40 flaneslar uchun montaj vtulkalari yetkazib berish toʻplamiga kiradi. Zaslonkada holat koʻrsatkichi yoʻq, shuning uchun LAMTEC holat koʻrsatkichli aktuatorni tavsiya qiladi; pogʻonasiz sozlanadigan, qotiriladigan richagli qoʻlda sozlash variantini ham buyurtma qilish mumkin. CE muvofiqlik deklaratsiyasi bosim ostidagi jihozlar boʻyicha 2014/68/EU direktivasiga asoslanadi; bu zaslonkalarda DVGW ruxsatnomasi yoʻq.
