Name: BT300 gorelka boshqaruv bloki
Brand: LAMTEC

Gorelka boshqaruv tizimlari

LAMTEC · BT320 · BT330 · BT331 …

≤ 3 aktuator
Gorelkaga oʻrnatiladi
SIL3 (BT331, BT341)

BurnerTronic BT300 yoqilgʻi–havo nisbatini elektron rostlash va elektron gorelka avtomatini bitta qurilmada birlashtiradi hamda bevosita gorelka ustiga oʻrnatish uchun moʻljallangan. Variantiga qarab 2 yoki 3 ta aktuatorni boshqaradi; klapan germetikligini tekshirish, alanga nazorati, tutun gazlari resirkulyatsiyasi, ish soatlari va ishga tushirishlar hisoblagichlari asosiy versiyada mavjud.

Yuklamani rostlash, yonish havosi ventilyatorining aylanish tezligini boshqarish, ikki xil yoqilgʻida ishlash va fieldbus ulanishi LAMTEC SYSTEM BUS (LSB) orqali ulanadigan kengaytirish modullari yordamida keyinroq qoʻshilishi mumkin. O₂ boʻyicha rostlash uchun qoʻshimcha ravishda LT1, LT2, LT3 yoki LT3-F lambda-transmitteri kerak; CO/H₂ boʻyicha adaptiv yonish optimallashtirish (SIL2) ham mavjud.

Oltita varianti bor: BT320 (2 ta aktuator), BT330 va SIL3 ruxsatli BT331 (3 ta aktuator), DFM300 ishlatmasdan oddiy ikki yoqilgʻili (suyuq yoqilgʻi/gaz) rejim uchun BT335, DFM300 bilan ikki xil yoqilgʻida ishlash uchun BT340 va SIL3 ruxsatli BT341. Uzluksiz ishlash uchun shu rejimga ruxsat etilgan alanga datchigi kerak; BT320 ning oʻzi uzluksiz ishlashga 3.9.0.0 versiyasidan boshlab ruxsat etilgan.

Ushbu mahsulot uchun taklif soʻrash Texnik maʼlumotlar varagʻi

Afzalliklar

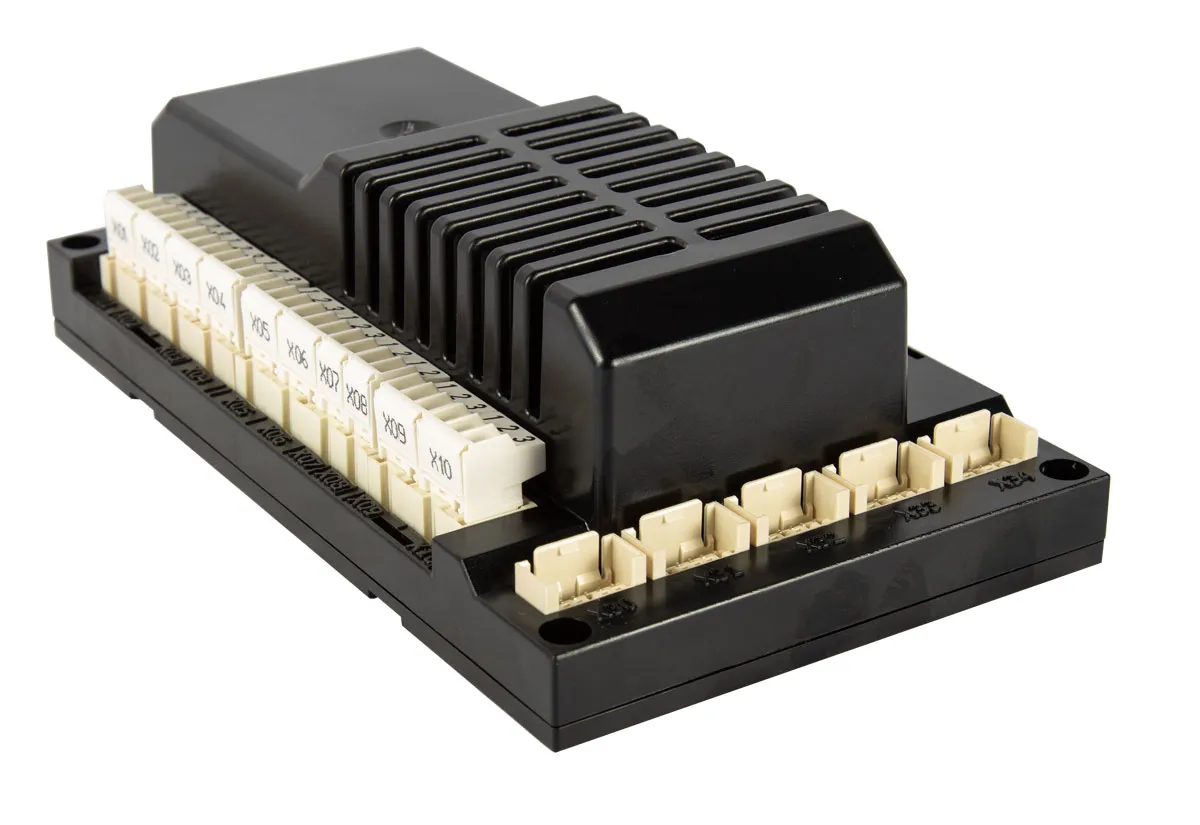

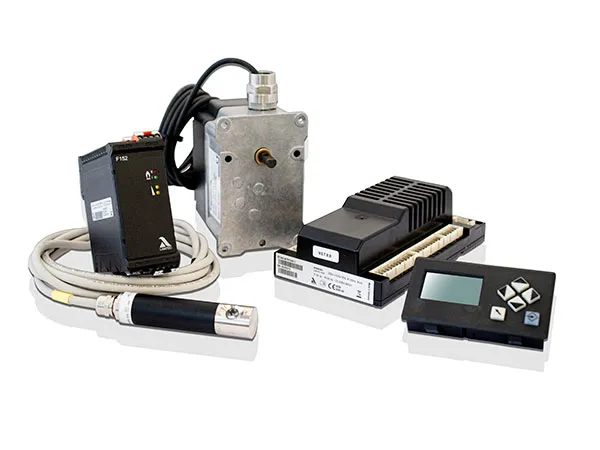

BT300 gorelka boshqaruv bloki

Bevosita gorelkaga oʻrnatiladi: qisqa kabel yoʻllari va vilkali aktuatorlar montaj vaqtini va ulanishdagi xatolarni kamaytiradi

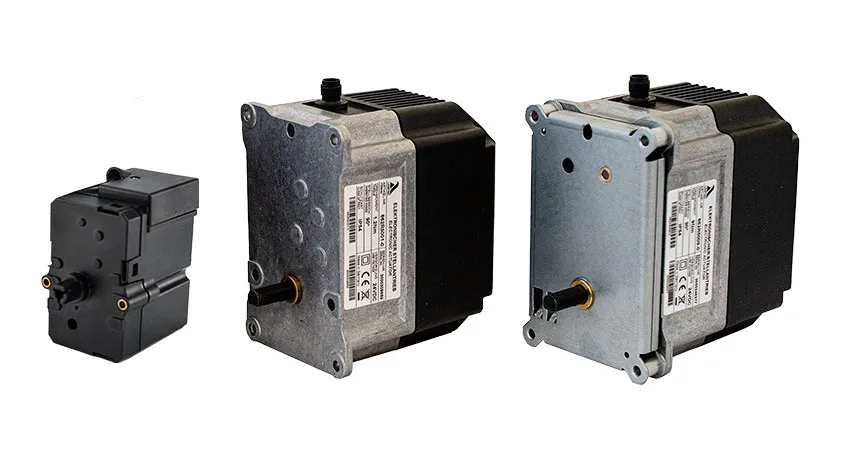

Variantiga qarab 3 tagacha aktuatorli yoqilgʻi–havo nisbatini rostlash; VSM100 ventilyator tezligini boshqarish yoki toʻrtinchi kanalni qoʻshadi
Oʻrnatilgan alanga nazorati va yondirishdan oldin yoki gorelka toʻxtagandan keyin bajariladigan klapan germetikligi tekshiruvi
UI300 panelida belgilar yordamida tildan mustaqil parametrlarni sozlash yoki kompyuterdan LSB Remote Software orqali sozlash
Pilot gorelka bilan yoki usiz ishga tushirish; gazda EN 676 standartiga muvofiq dastlabki shamollatishsiz ishga tushirish mumkin
O₂ boʻyicha rostlash va CO/H₂ boʻyicha adaptiv yonish optimallashtirish (SIL2)
Ixtiyoriy yuklama rostlagichi va PROFIBUS DP, Modbus TCP yoki PROFINET orqali avtomatlashtirish tizimiga ulanish
BT331 va BT341 variantlarida DIN EN 61508 boʻyicha SIL3 va DIN EN ISO 13849-1 boʻyicha PL e

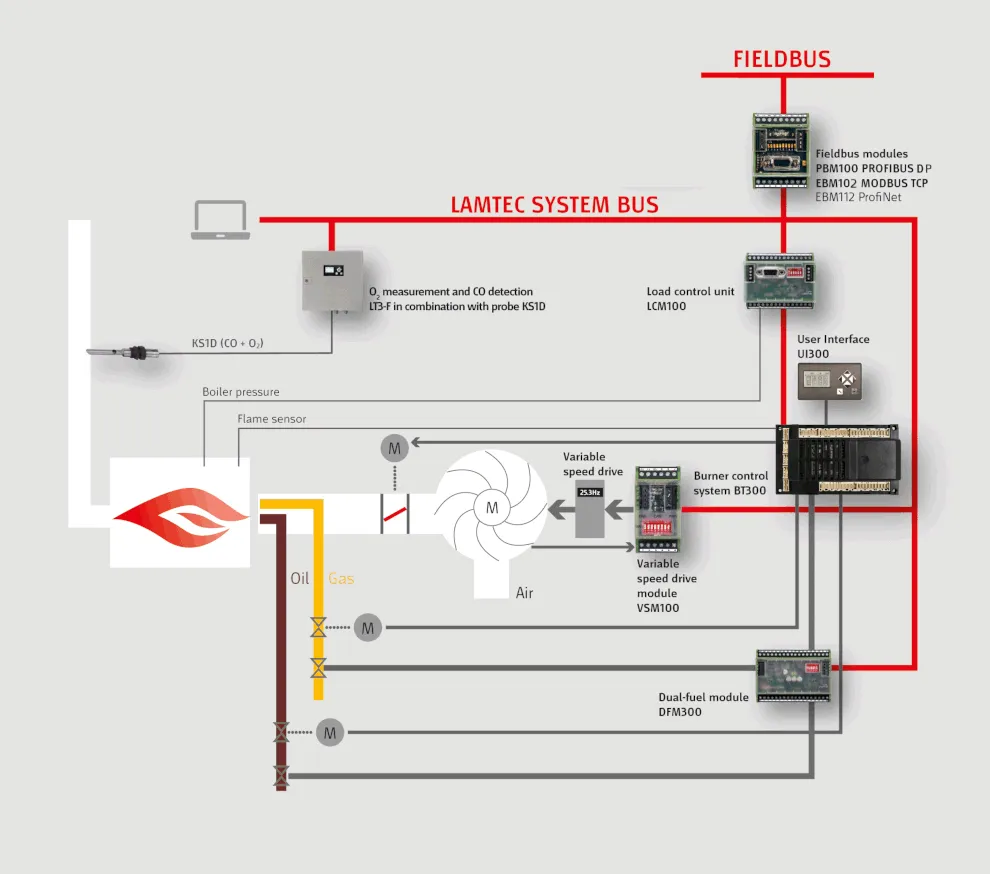

Modullar

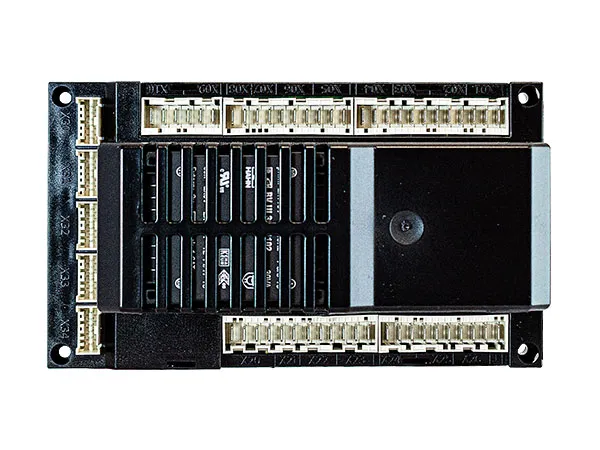

BT300 gorelka boshqaruv bloki

DFM300 ikki yoqilgʻili modul

BT340 va BT341 variantlariga suyuq yoqilgʻi/gaz yoki gaz/gaz rejimidagi ikki yoqilgʻili gorelkalarni boshqarish imkonini beradi. Tanlangan yoqilgʻiga qarab klapan chiqishlari va yondirish transformatori chiqishini tegishli elementlarga oʻtkazadi, gorelka xavfsizlik zanjiri kirishini ham almashtira oladi. LSB orqali ulanadi va kamida bitta LCM100 yoki LEM100 talab qiladi.

VSM100 aylanish tezligi moduli

Yonish havosi ventilyatorining aylanish tezligini chastota oʻzgartirgich orqali butun yuklama diapazonida rostlaydi, natijada elektr isteʼmoli, ventilyator dvigatelining yeyilishi va qozonxonadagi shovqin kamayadi. Teskari aloqa NAMUR datchigi, 3 simli datchik yoki analog signal orqali olinadi; muqobil ravishda 4–20 mA orqali toʻrtinchi aktuatorni ulash mumkin. Barcha BT300 variantlariga mos.

LCM100 yuklama rostlash moduli

PT100/PT1000 datchiklari orqali harorat yoki 4–20 mA datchik orqali bosim boʻyicha PID yuklama rostlashni bajaradi; raqamli kirish orqali ikki belgilangan qiymat oʻrtasida almashish va tashqi havo haroratiga koʻra belgilangan qiymatni tuzatish imkonini beradi. Qozon, tashqi havo va tutun gazlari uchun harorat kirishlari (3 × PT100/PT1000), yoqilgʻi hisoblagichlari uchun impuls kirishlari, 4–20 mA yuklama chiqishi, LSB shlyuzi va tashqi datchiklar uchun 24 V DC taʼminotga ega.

LEM100 LSB kengaytirish moduli

BT300 blokiga LSB (CAN) interfeysini qoʻshib, qoʻshimcha BT modullarini ulash imkonini beradi va BT300 chiqishini ulangan modullardan galvanik ajratadi. Faqat LSB ulanishi kerak boʻlganda LCM100 moduliga nisbatan tejamkor muqobil; alohida 24 V DC SELV taʼminotni talab qiladi.

BT320 · BT330 · BT331 · BT335 · BT340 · BT341

Asosiy texnik koʻrsatkichlar

Umumiy koʻrsatkichlar

Koʻrsatkich	BT300
Taʼminot kuchlanishi	230 / 115 V AC +10/-15 %, 47–63 Hz
Isteʼmol quvvati	≤ 30 VA
Interfeyslar	LSB · PROFIBUS DP, Modbus TCP, PROFINET (ixtiyoriy)
Alangani aniqlash	Ionizatsiya · UV (KLC1000, KLC2002) · F152, F200K, F300K
Himoya darajasi	IP00 (korpus) · IP20 (klemmalar ochiq)
Atrof-muhit harorati	-20 … +60 °C

Variantlarni taqqoslash

Koʻrsatkich	BT320	BT330 / BT331	BT335	BT340 / BT341
Yoqilgʻi turlari	Suyuq yoqilgʻi yoki gaz	Suyuq yoqilgʻi yoki gaz	Ikki xil yoqilgʻi	Ikki xil yoqilgʻi (DFM300)
Yoqilgʻi–havo nisbati kanallari	2	≤ 3	≤ 3	≤ 3
Ish rejimi	Uzlukli · Uzluksiz (≥ V3.9.0.0)	Uzlukli · Uzluksiz	Uzlukli · Uzluksiz	Uzlukli · Uzluksiz
Xavfsizlik yaxlitligi darajasi	—	SIL3 (BT331)	—	SIL3 (BT341)

Barcha texnik maʼlumotlar: maʼlumotlar varagʻi(yangi oynada ochiladi)

Sertifikatlar va standartlar

CE muvofiqlik deklaratsiyasi (2014/35/EU, 2014/30/EU, 2014/68/EU, (EU) 2016/426, 2011/65/EU)
YeI tip sinovi sertifikati — 2014/68/EU, B moduli (bosim ostidagi jihozlar)
YeI tip sinovi sertifikati — (EU) 2016/426 (gaz yoqish qurilmalari)
SIL3 — DIN EN 61508 (faqat BT331, BT341)
PL e — DIN EN ISO 13849-1 (faqat BT331, BT341)
DIN EN 298
DIN EN 1643
DIN EN 12067-2
DIN EN 13611
ISO 23552-1
DIN EN 50156-1
DIN EN 50156-2
UL 1998 (US)
UL 372 (US)
UL 353 (US)
CSA C22.2 No. 199 (CA)
AS 4625-2008

Aksessuarlar

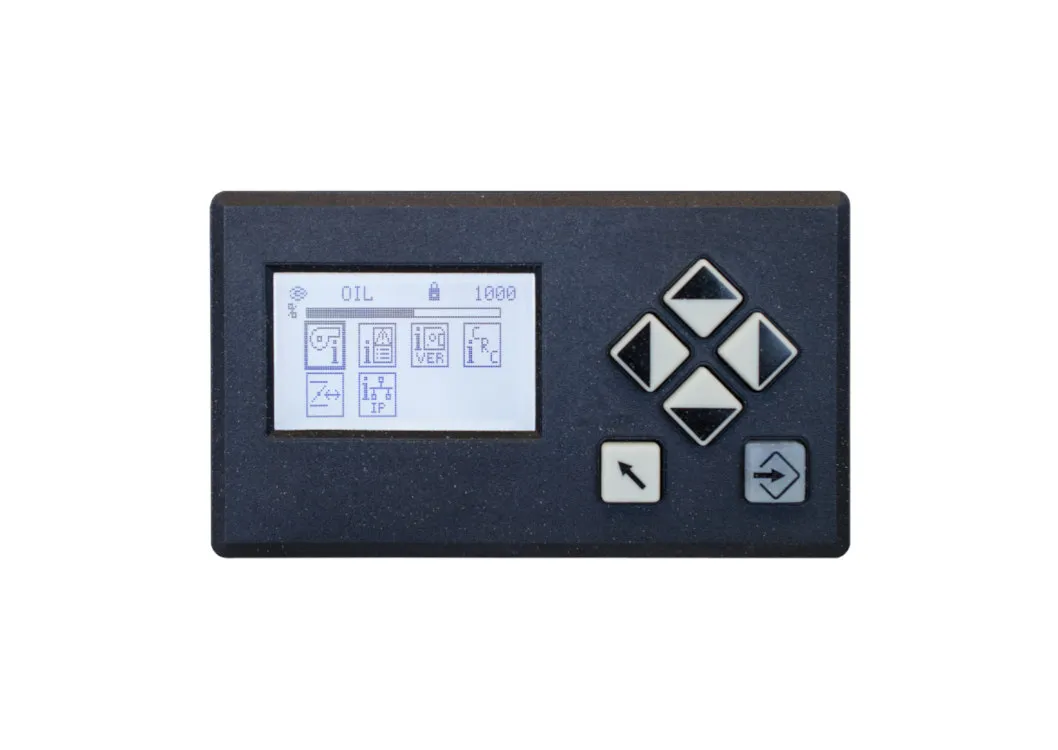

UI300-V2 operator paneli: shitga oʻrnatiladigan grafik displey, ulash kabeli bilan
UI300-LSB operator paneli: LSB shinasi uchun grafik displey, 2,5 m kabel bilan
UI300 paneli uchun IP65 himoya darajasini taʼminlovchi qoʻshimcha qopqoq
PROFIBUS DP ulanishi uchun PBM100 fieldbus moduli; LCM100 yoki LEM100 talab qilinadi
Modbus TCP ulanishi uchun EBM102 fieldbus moduli; LCM100 yoki LEM100 talab qilinadi
PROFINET ulanishi uchun ikki portli EBM112 fieldbus moduli; LCM100 yoki LEM100 talab qilinadi
BT300 blokini kompyuterdan sozlash uchun LSB Remote Software; toʻplamda USB/CAN moduli, LSB servis adapteri va kabel bor
