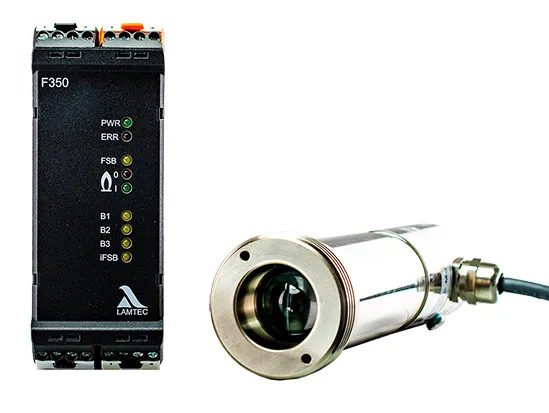

F350 va FFS30 alanga nazorati tizimi

Name: F350 va FFS30 alanga nazorati tizimi
Brand: LAMTEC

F350 signalni qayta ishlash bloki va UV, IR yoki qoʻsh UV/IR datchikli FFS30 alanga datchigidan iborat SIL3 alanga nazorati tizimi

Alanga nazorati

LAMTEC · F350 · FFS30

SIL3 · Uzluksiz
UV · IR · UVIR-1
FFS30 UV-4/UVIR-1: Ex 1/21 · Ex 2/22
-40 … +85 °C (FFS30)

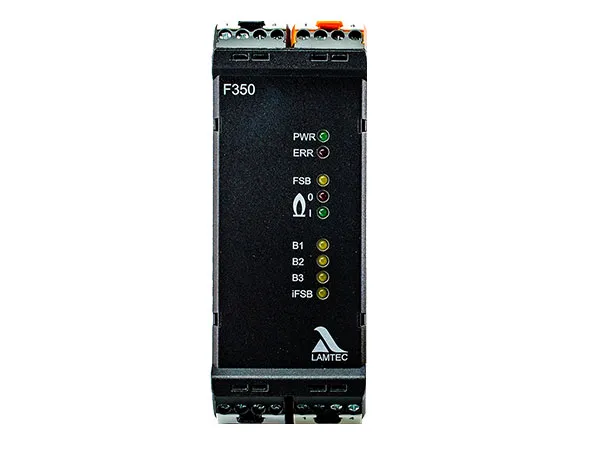

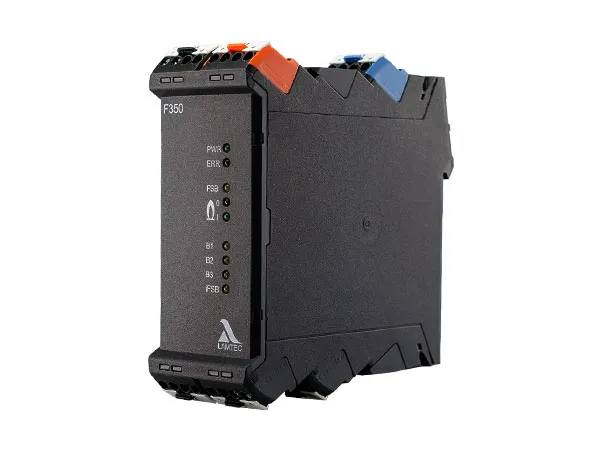

F350 signalni qayta ishlash bloki va FFS30 alanga datchigi bir yoki bir nechta gorelkali yoqish tizimlari uchun alanga nazorati tizimini tashkil qiladi. Tizim murakkab yoqish qurilmalarida va modernizatsiyada, bir va koʻp yoqilgʻili gorelkalarda, yonish kamerasini nazorat qilishda, elektr stansiyalari va isitish qozonxonalarida, texnologik pechlarda hamda chiqindi yoqish zavodlarida qoʻllaniladi. Ikki blok nosozlikda xavfsiz iFSB shinasi orqali maʼlumot almashadi; tizim DIN EN 61508, 1–7-qismlar boʻyicha SIL3 darajasiga mos. Nosozlikda xavfsiz kontakti tufayli istalgan gorelka boshqaruv tizimi bilan ishlaydi; rele chiqishi 250 V AC gacha yoki 120 V DC gacha kuchlanishga moʻljallangan.

FFS30 alangani UV va IR diapazonlarida raqamli tahlil qiladi, bitta datchik yoki qoʻsh UV/IR datchik bilan yetkaziladi. UV-4 (215–360 nm) suyuq yoqilgʻi, gaz, chang hamda neftni qayta ishlash zavodi gazi yoki domna gazi va vodorod kabi maxsus gazlar uchun; IR-2 (850–1200 nm) yonish kamerasini nazorat qilish uchun; IR-4 (1000–2200 nm) tutun gazlari kuchli retsirkulyatsiya qilinadigan suyuq yoqilgʻi, gaz, koʻmir va chang yoqish hamda UV nurlanishi yoʻq yoki UV qismi toʻsilgan sargʻish chiqindi gazlar uchun mos. Qoʻsh UVIR-1 datchigi 215–360 nm (UV) va 850–1700 nm (IR) oraligʻida ishlaydi. Oldindan tanlanadigan uchta ish rejimi va “alanga bor/yoʻq” oʻz-oʻzini oʻrgatish funksiyasi bor.

UV-4 va UVIR-1 datchikli FFS30 portlashga xavfli 1 va 21-zonalar uchun FFS30 Ex (Ex d IIC T6 Gb, Ex tb IIIC T80 °C Db), 2 va 22-zonalar uchun FFS30 Ex-II sifatida yetkaziladi; IR-2 datchigi portlashga xavfli zonalar uchun emas. FFS30 -40…+85 °C, IP20 plastik korpusli F350 esa -40…+70 °C haroratda ishlaydi; havo bilan sovitish korpusi yordamida yuqoriroq haroratlar mumkin. F350 joyida FB30 tashqi foydalanuvchi interfeysi yoki Remote Software dasturi orqali sozlanadi va F300K bilan muammosiz birga ishlaydi.

Ushbu mahsulot uchun taklif soʻrash Texnik maʼlumotlar varagʻi

Afzalliklar

F350 va FFS30 alanga nazorati tizimi

F350 va FFS30 oʻrtasida nosozlikda xavfsiz iFSB shinasi
Bitta datchik yoki qoʻsh UV/IR datchik; oldindan tanlanadigan uchta ish rejimi
“Alanga bor/yoʻq” oʻz-oʻzini oʻrgatish funksiyasi
FB30 tashqi foydalanuvchi interfeysi yoki Remote Software dasturi orqali sozlash
UV-4 va UVIR-1 datchiklari bilan portlashga xavfli 1 va 21-zonalar (FFS30 Ex) hamda 2 va 22-zonalar (FFS30 Ex-II) uchun variantlar
Nosozlikda xavfsiz kontakt tufayli istalgan gorelka boshqaruv tizimi bilan ishlaydi
DIN EN 61508, 1–7-qismlar boʻyicha SIL3
FSB shlyuzi orqali 32 tagacha F350/FFS30 datchigi maʼlumotlari PROFIBUS, Modbus TCP, Modbus RTU, Ethernet yoki CANopen orqali uzatiladi

Modullar

F350 va FFS30 alanga nazorati tizimi

FFS30 alanga datchigi

Tizimning alanga datchigi: UV-4, IR-2, IR-4 yoki qoʻsh UVIR-1 datchigi bilan yetkaziladi va F350 blokiga nosozlikda xavfsiz iFSB shinasi orqali ulanadi. Nikellangan alyuminiy korpusining oʻlchamlari FFS07 datchigi bilan bir xil; shtekerlar yoki rezbali kabel kiritgichlari bevosita datchik korpusida joylashgan. Taʼminot 12 V DC, himoya darajasi IP67 (FFS30 Ex: IP66/67), ish harorati -40…+85 °C. Oʻz displeyi yoʻq; koʻrsatkichlari F350 blokiga ulangan FB30 interfeysida chiqariladi.

F350 · FFS30

Asosiy texnik koʻrsatkichlar

Koʻrsatkich	F350	FFS30
Alangani aniqlash	—	UV-4 215 … 360 nm · IR-2 850 … 1200 nm · IR-4 1000 … 2200 nm · UVIR-1 215 … 360 / 850 … 1700 nm
Ish rejimi	Uzluksiz	Uzluksiz
Taʼminot kuchlanishi	24 V DC ± 20 % (SELV/PELV)	12 V DC
Interfeyslar	FSB · PROFIBUS, Modbus TCP, Modbus RTU, Ethernet (Frame), CANopen (FSB-Gateway, ixtiyoriy)	iFSB (F350)
Portlashdan himoya (Ex)	—	UV-4, UVIR-1: Portlashga xavfli 1 va 21-zonalar (FFS30 Ex) · Portlashga xavfli 2 va 22-zonalar (FFS30 Ex-II)
Himoya darajasi	IP20	IP67 · IP66/67 (FFS30 Ex)
Atrof-muhit harorati	-40 … +70 °C	-40 … +85 °C
Kabel uzunligi	≤ 80 m	≤ 80 m
Xavfsizlik yaxlitligi darajasi	SIL3	SIL3 (F350)

Barcha texnik maʼlumotlar: maʼlumotlar varagʻi(yangi oynada ochiladi)

Sertifikatlar va standartlar

CE muvofiqlik deklaratsiyasi (2014/35/EU, 2014/30/EU, 2014/68/EU, (EU) 2016/426, 2011/65/EU, 2015/863/EU)
YeI tip sinovi sertifikati — 2014/68/EU, B moduli (bosim ostidagi jihozlar)
YeI tip sinovi sertifikati — (EU) 2016/426 (gaz yoqish qurilmalari)
SIL3 — DIN EN 61508
DIN EN 298
DIN EN 13611
DIN EN 50156-1
DIN EN 50156-2
DIN EN 60730-2-5
DIN EN 60730-1
UL 60730-2-5 (US)
Portlashga xavfli 1-zona (Ex) — IEC 60079-0, -1, -7, -11, -28, -31 (FFS30 Ex)
Portlashga xavfli 2-zona (Ex) — IEC 60079-0, -7, -31 (FFS30 Ex-II)

Aksessuarlar

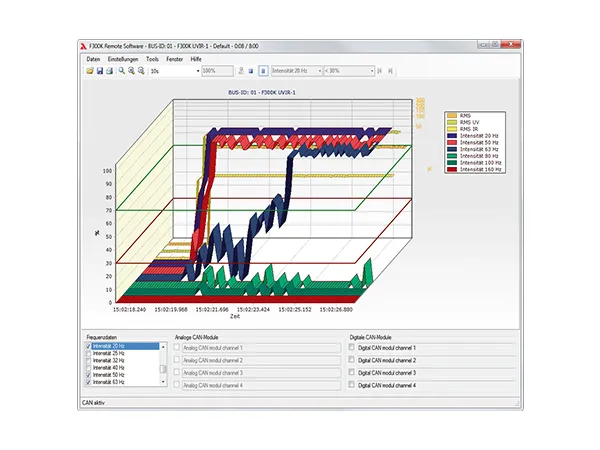

Flamescanner Remote Software: FSB/USB moduli va adapter kabellari bilan kompyuterga ulanadi; barcha parametrlarni sozlaydi, maʼlumotni qayd etadi, tahlil qiladi

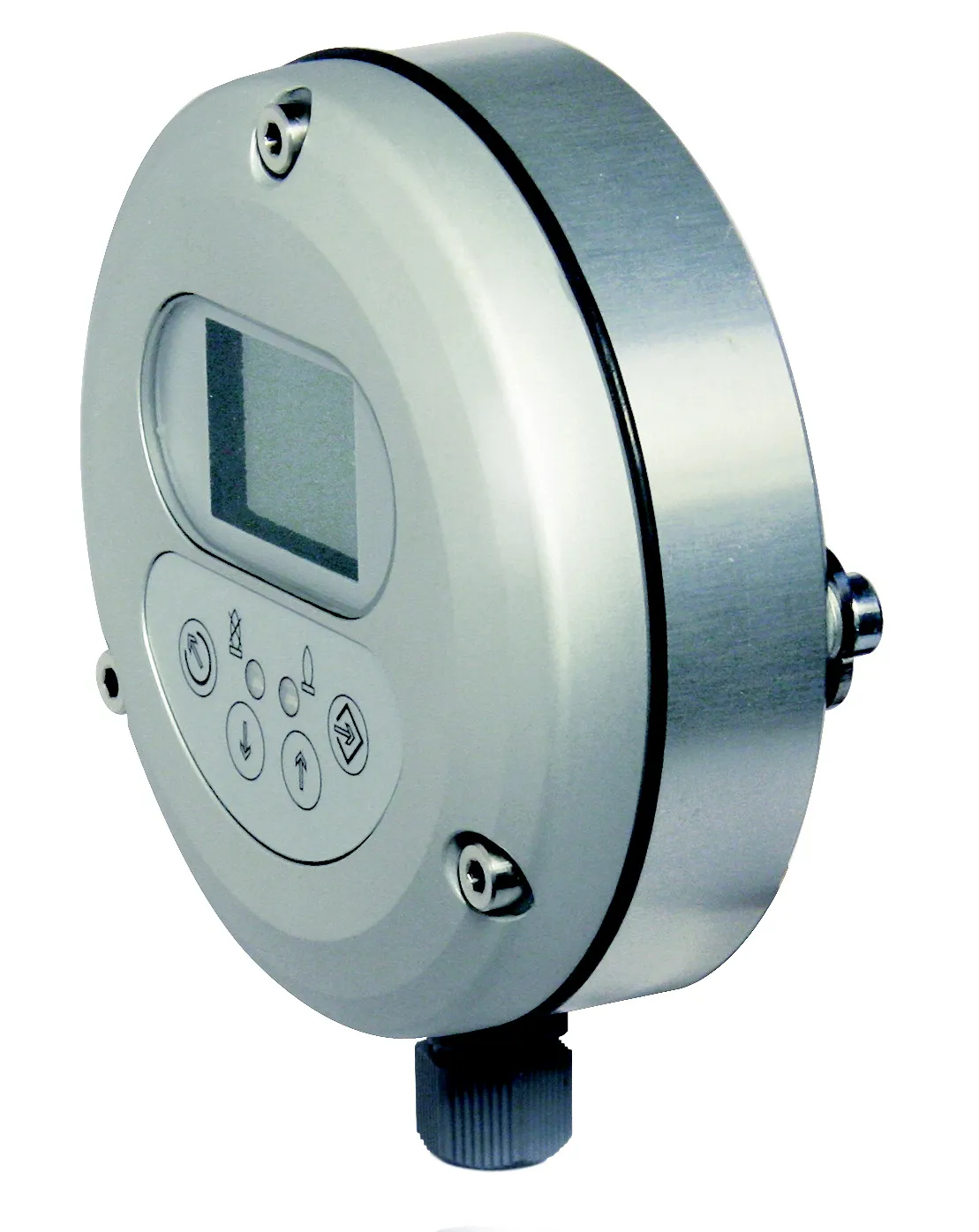

F350 blokini sozlash uchun FB30 tashqi interfeysi: adapter kabeli bilan F350 klemmalariga ulanadi, F350 bilan bir xil 24 V DC manbadan ishlaydi, IP67
F350 va FFS30 tizimi uchun ulash kabeli
FFS30 uchun rezbali FV30 va FV40 ushlagichlari; puflash havosi ulanishli va sharsimon sharnirli turlari ham bor
FFS30 va FFS30 Ex uchun havo bilan sovitish korpuslari: FS30, FS36 (olinadigan, rostlanadigan ushlagichli) va FS41 (sharsimon sharnirli)
F350 blokining 24 V DC ± 20 % (SELV/PELV) taʼminoti uchun quvvat bloklari
FG24 Ex ulash qutisi: poliefir korpus, IP65
FFP30 skaner sinov qurilmasi: oʻzgaruvchan alanga chastotasini taqlid qiladi va FFS30 datchigiga buraladi; UV yoki IR nuri almashlab ulagich bilan yoqiladi
