F300K ixcham alanga skaneri

Name: F300K ixcham alanga skaneri
Brand: LAMTEC

UV, IR yoki qoʻsh UV/IR datchikli, uchta ish rejimli SIL3 ixcham alanga skaneri; standart varianti portlashga xavfli 2-zona uchun

Alanga nazorati

LAMTEC · F300K

SIL3 · Portlashga xavfli 2-zona
UV · IR · UVIR-1
-40 … +85 °C
IP66/67

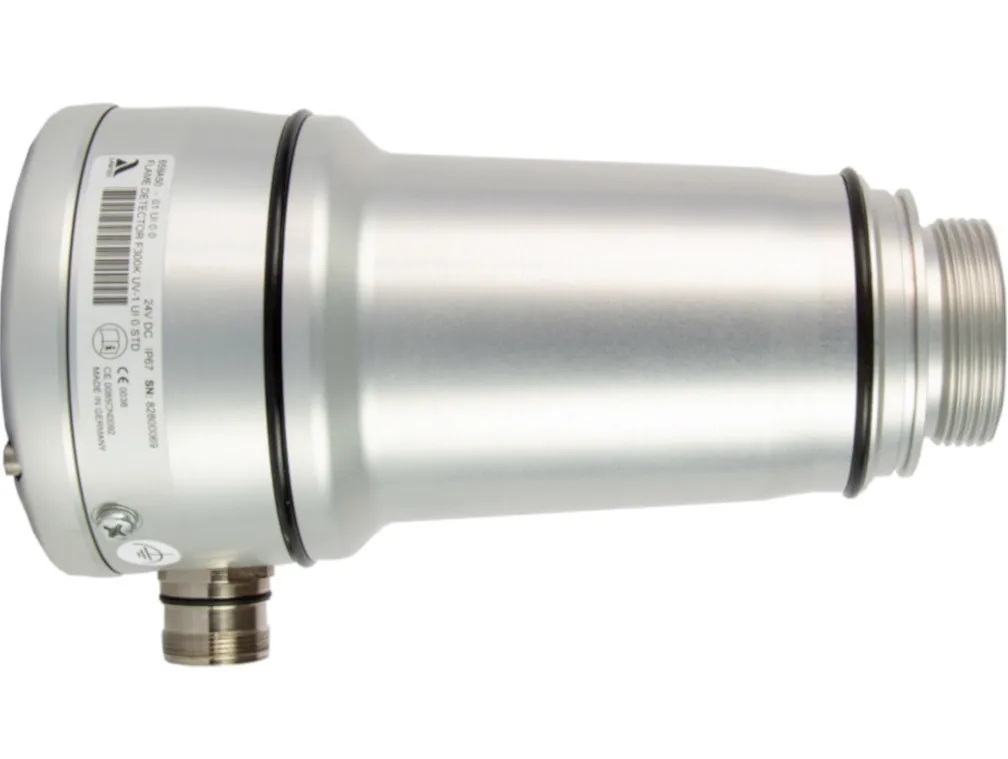

F300K — signalni qayta ishlash bloki va alanga datchigini bitta qurilmada birlashtirgan ixcham alanga skaneri; datchik, kuchaytirgich va alanga relesi ichiga oʻrnatilgan. U murakkab sanoat yoqish tizimlari uchun ishlab chiqilgan va alangani farqlash talab qilinadigan hamda talab qilinmaydigan qurilmalarda, yakka va kombinatsiyalangan gorelkalarda, yonish kamerasini nazorat qilishda, elektr stansiyalari va isitish qozonxonalarida, texnologik pechlarda, chiqindi yoqish zavodlarida hamda alanga cheklangan koʻrinadigan joylarda qoʻllaniladi. Standart varianti portlashga xavfli 2-zona uchun sertifikatlangan; Class I, Division 2 (Group A, B, C, D) xavfli hududlari uchun varianti ham bor.

Skaner alangani UV va IR diapazonlarida raqamli tahlil qiladi, bitta datchik yoki qoʻsh UV/IR datchik bilan yetkaziladi. UV-4 va UV-4.6 215–360 nm, IR-4 esa 1000–2200 nm diapazonida ishlaydi; qoʻsh UVIR-1 datchigi UV diapazonida 215–360 nm, IR diapazonida 850–1700 nm ni qamraydi va turli yoqilgʻidagi koʻp gorelkali qurilmalar yoki kuchli fon nurlanishi kabi murakkab vazifalar uchun moʻljallangan. Oldindan tanlanadigan uchta ish rejimi turli yoqilgʻi va ish sharoitlari uchun alohida aniqlash parametrlaridan foydalanadi va ish vaqtida almashtiriladi. “Alanga bor/yoʻq” oʻz-oʻzini oʻrgatish funksiyasi hamda 5–210 Hz oraligʻida 14 ta chastota diapazoni bor.

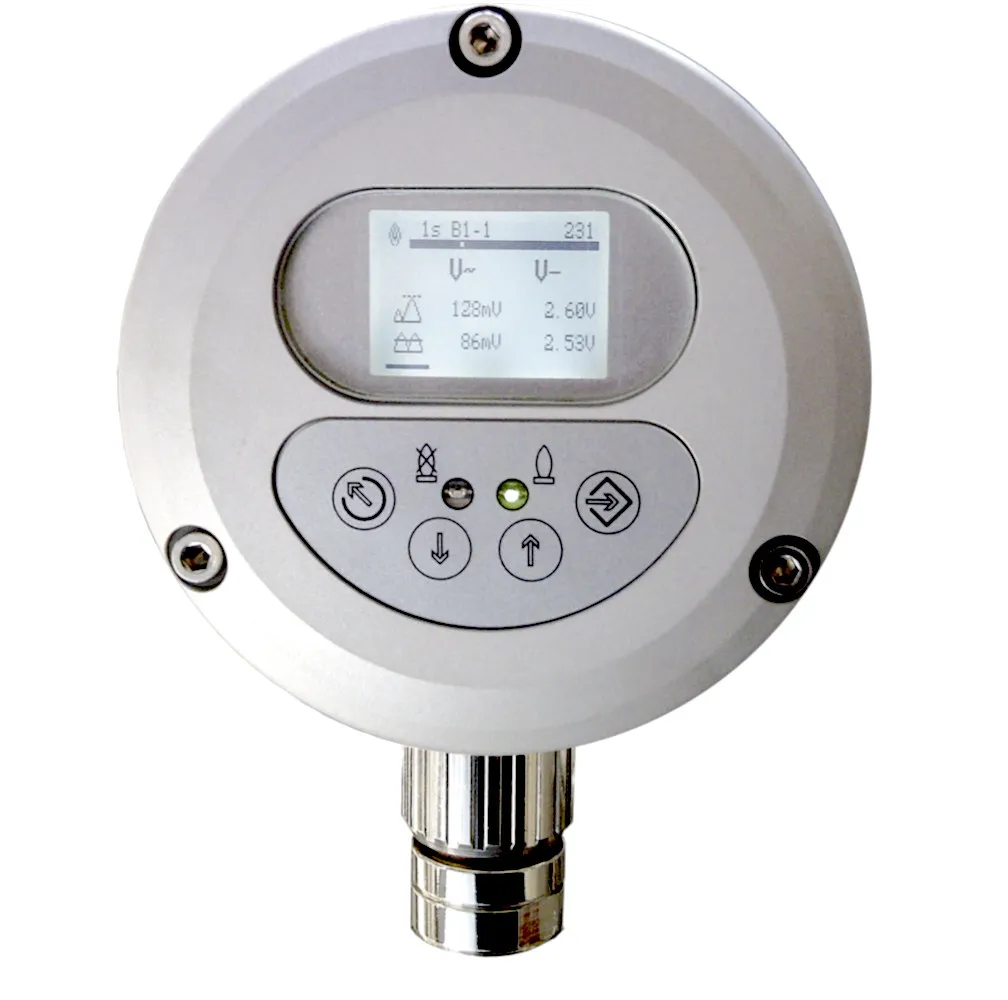

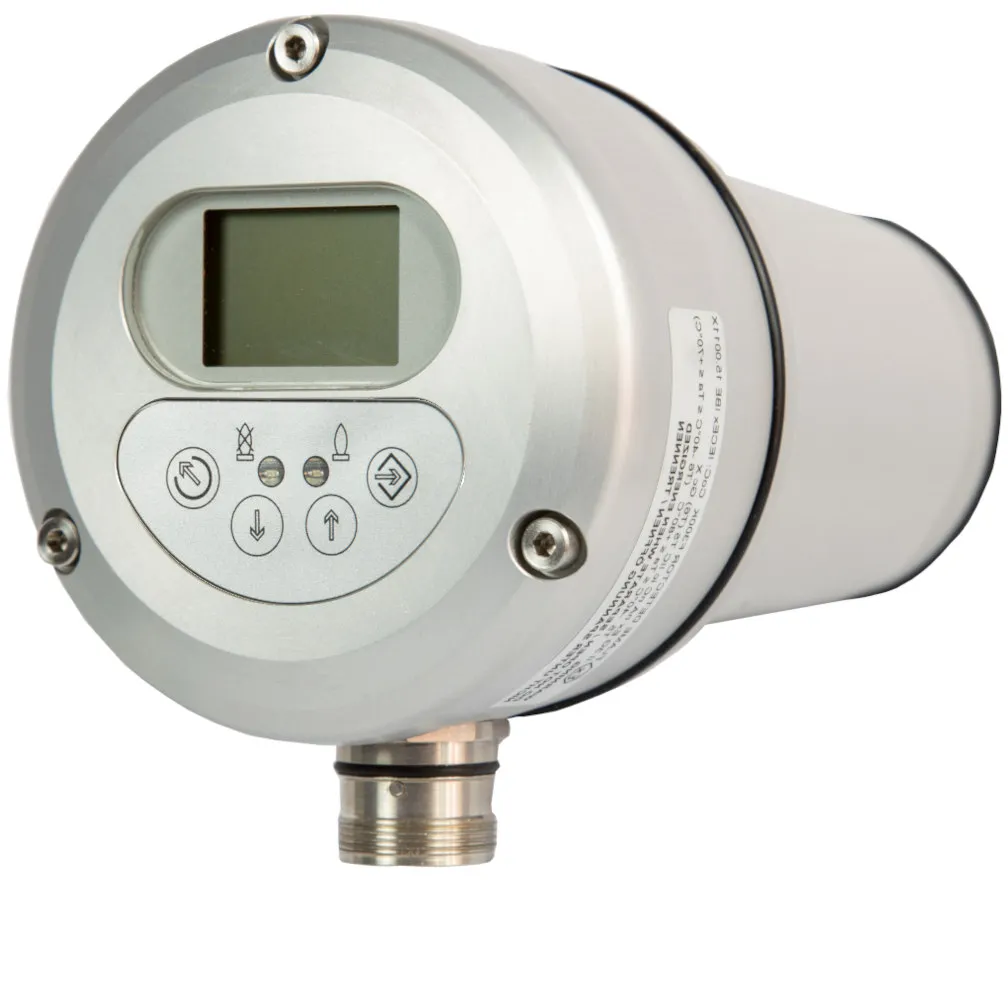

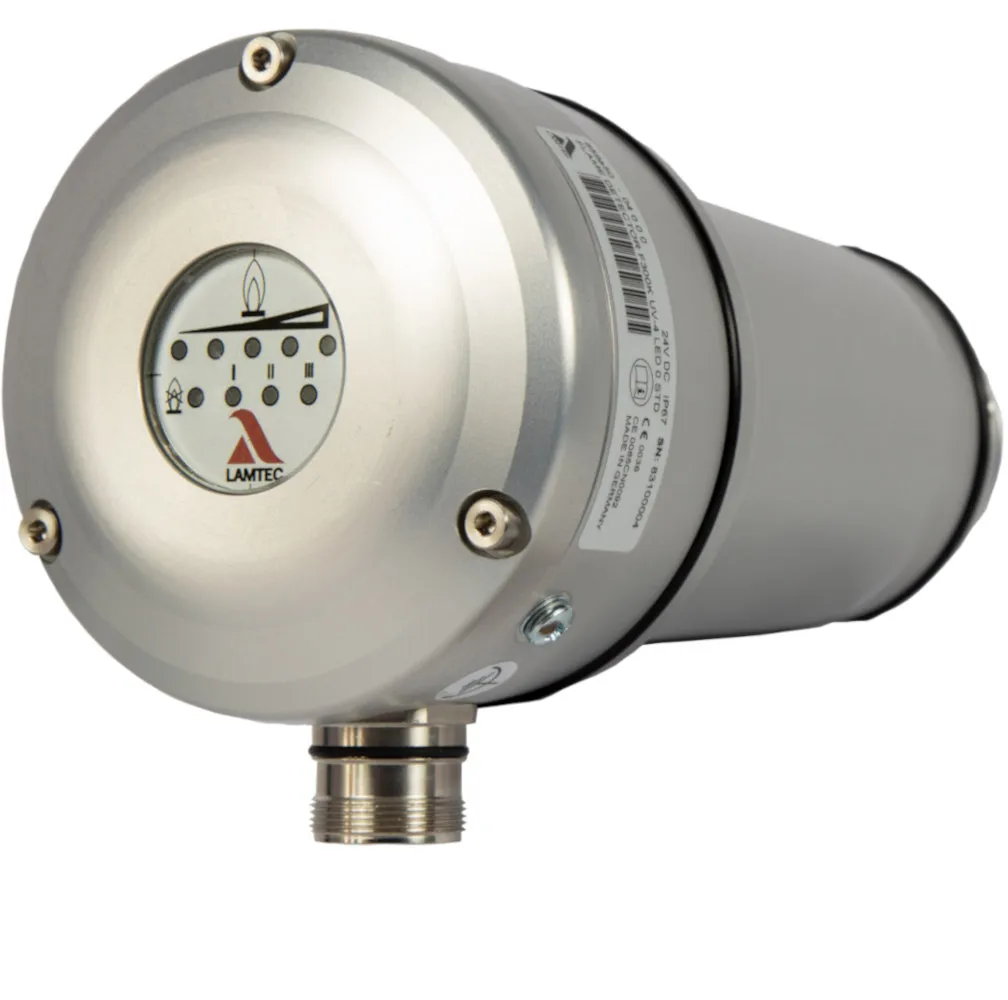

LED indikatorli variant alanga holati, ish rejimi va intensivlikni koʻrsatadi, oʻrnatilgan grafik interfeysli variantda esa barcha sozlamalar menyu orqali bajariladi. Oʻrnatilgan interfeysi boʻlmagan variant grafik foydalanuvchi interfeysi yoki F300K Remote Software dasturi bilan ishlatilishi shart. 0/4…20 mA chiqish alanga intensivligiga yoki datchik signalining RMS qiymatiga sozlanadi. 32 tagacha skaner FSB shinasi orqali kompyuterga ulanadi; liniyaning umumiy uzunligi 80 m dan oshsa, repiter kerak. Havo bilan sovitish korpusi yordamida +85 °C dan yuqori haroratlar ham mumkin; F300K-FO optik tolali tizimi alanga koʻrinishi cheklangan qozonlarda 350 °C gacha qoʻllaniladi.

Ushbu mahsulot uchun taklif soʻrash Texnik maʼlumotlar varagʻi

Afzalliklar

F300K ixcham alanga skaneri

Signalni qayta ishlash bloki va alanga datchigi bitta ixcham qurilmada; standart variant portlashga xavfli 2-zona uchun sertifikatlangan
Bitta datchik yoki qoʻsh UV/IR datchik; UV va IR diapazonida alangani raqamli tahlil qilish
Turli yoqilgʻi va ish sharoitlari uchun oldindan tanlanadigan uchta ish rejimi
“Alanga bor/yoʻq” oʻz-oʻzini oʻrgatish funksiyasi va menyu orqali ishga tushirish
Alanga intensivligi yoki RMS qiymati uchun 0/4…20 mA chiqish; LED indikatorli yoki oʻrnatilgan grafik interfeysli variant
FSB shinasi; FSB shlyuzi orqali PROFIBUS, Modbus TCP, Modbus RTU, Ethernet va CANopen
Class I, Division 2 varianti; DIN EN 61508, 1–7-qismlar boʻyicha SIL3
IP66/67 himoya darajasi va -40…+85 °C ish harorati

F300K

Asosiy texnik koʻrsatkichlar

Koʻrsatkich	F300K
Alangani aniqlash	UV-4 · UV-4.6 · IR-2 F · IR-4 · UVIR-1
Ish rejimi	Uzluksiz
Taʼminot kuchlanishi	24 V DC ± 20 %
Analog chiqishlar	0/4 … 20 mA, yuklama ≤ 240 Ω
Interfeyslar	FSB · PROFIBUS, Modbus TCP, Modbus RTU, Ethernet (Frame), CANopen (FSB-Gateway, ixtiyoriy)
Portlashdan himoya (Ex)	Portlashga xavfli 2-zona · Ex nA nC ic IIC T5 (T6) Gc X
Himoya darajasi	IP66/67
Atrof-muhit harorati	-40 … +85 °C
Kabel uzunligi	≤ 200 m
Xavfsizlik yaxlitligi darajasi	SIL3

Barcha texnik maʼlumotlar: maʼlumotlar varagʻi(yangi oynada ochiladi)

Sertifikatlar va standartlar

CE muvofiqlik deklaratsiyasi (2014/35/EU, 2014/30/EU, 2014/68/EU, (EU) 2016/426, 2011/65/EU, 2015/863/EU)
YeI tip sinovi sertifikati — 2014/68/EU, B moduli (bosim ostidagi jihozlar)
YeI tip sinovi sertifikati — (EU) 2016/426 (gaz yoqish qurilmalari)
SIL3 — DIN EN 61508
DIN EN 298
DIN EN 13611
DIN EN 50156-1
DIN EN 50156-2
DIN EN 60730-2-5
DIN EN 60730-1
CSA C22.2 No. 199 (CA)
Portlashga xavfli 2-zona (Ex) — IEC 60079-0, -7, -11, -15, -31
ANSI/ISA-12.12.01-2015 — Class I, Division 2 portlashga xavfli hududlar (US)
CSA C22.2 No. 213-15 — Class I, Division 2 portlashga xavfli hududlar (CA)

Aksessuarlar

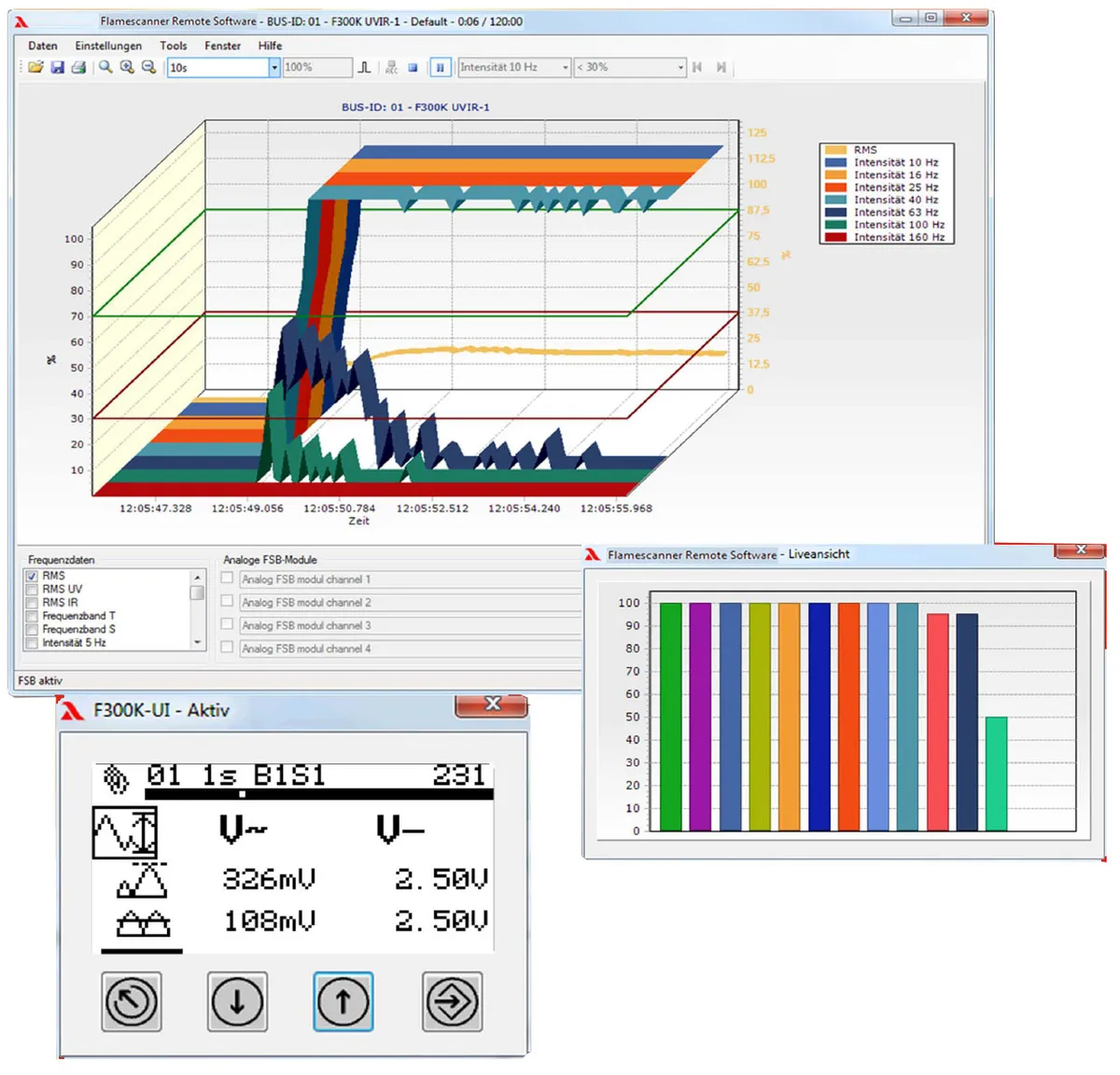

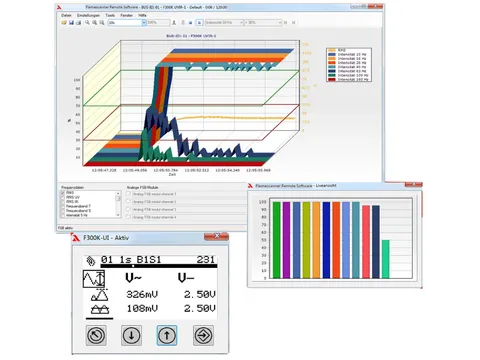

Flamescanner Remote Software: FSB/USB moduli va adapter kabellari bilan kompyuterga ulanadi; barcha parametrlarni sozlaydi, maʼlumotni qayd etadi, tahlil qiladi
FB30 tashqi interfeysi: oʻrnatilgan interfeys funksiyalari; koʻchma FB30-00 yoki shit uchun FB30-10, IP67; F300K skanerining 24 V DC taʼminotidan ishlaydi
Ulash kabellari 3, 5 va 10 m: standart LiYCY yoki silikon; maxsus sharoitlar uchun zanglamaydigan poʻlat himoya quvuridagi silikon kabel
Rezbali FV30 va FV40 ushlagichlari; puflash havosi ulanishli, sharsimon sharnirli va qozondagi 4 bar bosim uchun FV30-15, FV40-15 turlari ham bor
FK41 havo bilan sovitish korpusi: puflash havosi ulanishli va sharsimon sharnirli; F300K skanerining yuqoriroq atrof-muhit haroratida ishlashi uchun
Quvvat bloklari: 100–240 V uchun FN30-00 (IP20) va FN30-10 (IP66); 230/115 V uchun rele chiqishli FN20 (IP20) va FN30-20 (IP66)
FFP30 skaner sinov qurilmasi: UV va IR alangasini toʻrtta oʻzgaruvchan chastota diapazonida taqlid qiladi, F300K skaneriga buraladi; 9 V batareyada ishlaydi
Ishga tushirish chamadoni: FFP30, FV30-00 ushlagichi, quvvat bloki, Remote Software dasturi, kabel va adapterlar; servis va alanga tahlili uchun, F300K kirmaydi
