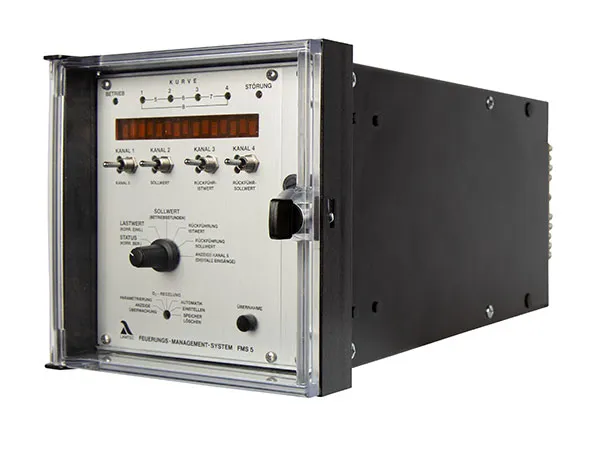

VMS yoqilgʻi–havo nisbatini rostlash tizimi

Name: VMS yoqilgʻi–havo nisbatini rostlash tizimi
Brand: LAMTEC

5 tagacha aktuator uchun CO/O₂ boʻyicha rostlash oʻrnatilgan xavfsiz elektron yoqilgʻi–havo nisbatini rostlash

Gorelka boshqaruv tizimlari

LAMTEC · VMS4 · VMS5

≤ 5 aktuator
SIL3 · CE
CO/O₂ boʻyicha rostlash

VMS — 5 tagacha aktuatorli elektron yoqilgʻi–havo nisbatini rostlash tizimi. CO/O₂ boʻyicha rostlash oʻrnatilgan, soʻrov boʻyicha qurilma gorelka yuklamasini rostlashni ham bajaradi. Xavfsiz konstruksiyasi odatda faqat dasturlanadigan kontroller (PLC) beradigan sozlash moslashuvchanligini taʼminlaydi. Qisqa kabel yoʻllari qoʻshimcha rele va ulanishlar sonini sezilarli kamaytiradi, obyektda koʻpincha kichik shkaf yetarli. Gorelka avtomati bilan aloqa uchun signal chiqishlariga ega rele modulidan foydalanish mumkin.

Har bir aktuator 0/4…20 mA tok signali yoki 3 pozitsiyali sxema bilan boshqariladi; 5-kanal faqat tok signali bilan ishlaydi. Ikki tuzatish kirishi belgilangan yoqilgʻi–havo egri chiziqlarini ish vaqtida siljitadi, masalan soʻrilayotgan havo haroratining oʻzgarishini muvozanatlash uchun. Ikki xil yoqilgʻini oʻzgaruvchan aralashma nisbatida bir vaqtda yoqish mumkin. Analog kirishlar almashtiriladigan platalar yordamida turli fizik kattaliklarga moslanadi, tuzatishlar kabi dasturiy funksiyalar ishga tushirishda joyida parametrlanadi.

Ish va nosozlik xabarlari foydalanuvchi tilida oddiy matn bilan koʻrsatiladi. Qurilma parol bilan himoyalangan holda bevosita oʻzidan yoki kompyuter interfeysi orqali masofadan boshqariladi. LT1, LT2 yoki LT3 analizatorlari bilan ishlaganda CO/O₂ boʻyicha rostlash egri chiziqlarni ish vaqtida siljitib, harorat, namlik, havo bosimi va yoqilgʻi sifatidagi oʻzgarishlarni muvozanatlaydi. VMS DIN EN 298:2012-11 boʻyicha sertifikatlangan.

Ushbu mahsulot uchun taklif soʻrash Texnik maʼlumotlar varagʻi

Afzalliklar

VMS yoqilgʻi–havo nisbatini rostlash tizimi

5 tagacha kanalli elektron yoqilgʻi–havo nisbatini rostlash: 0/4…20 mA yoki 3 pozitsiyali boshqaruv (5-kanal faqat tok signali bilan)
CO/O₂ boʻyicha rostlash havo miqdorini real vaqtda moslab, obyektga mos ish egri chizigʻini hosil qiladi
Ixtiyoriy oʻrnatilgan yuklama rostlagichi
Ikki xil yoqilgʻini oʻzgaruvchan nisbatda bir vaqtda yoqish
Egri chiziqlarni ish vaqtida siljituvchi ikki tuzatish kirishi
Avtomatlashtirish tizimiga ulash uchun universal fieldbus interfeysi
Gorelka avtomati bilan aloqa uchun signal chiqishlariga ega rele moduli
DIN EN 61508 boʻyicha SIL3; DIN EN 298:2012-11 boʻyicha sertifikatlangan

Modullar

VMS yoqilgʻi–havo nisbatini rostlash tizimi

Rele modullari

Rele modullari gorelka avtomatiga katta alanga, yondirish holati, nosozlik va xavfsizlik zanjiri signallarini beradi hamda aktuatorlarni 3 pozitsiyali boshqaradi. Qatorida: gaz, suyuq yoqilgʻi klapanlari va ventilyator uchun VMS boshqaruv bloki rele moduli (har VMS uchun bitta); toki koʻpi bilan 50 mA (taxminan 30 Nm gacha) boʻlgan dvigatellar uchun ikki releli modullar (IP00 yoki IP20); koʻpi bilan 3,15 A boʻlganlar uchun ikki releli modul; yoqilgʻi/gaz kanalini almashtirish moduli.

LSB kirish/chiqish modullari

Ixtiyoriy LAMTEC SYSTEM BUS interfeysi uchun qoʻshimcha modullar: 4 ta analog chiqishli (0…10 V DC yoki 0…20 mA) chiqish modullari, 4 ta analog kirishli (0…10 V DC) kirish moduli, 4 ta potensialsiz raqamli chiqishli chiqish moduli va 4 ta raqamli kirishli (24 V DC) kirish moduli. Modullar uchun qoʻshimcha taʼminot bloki ham bor.

VMS4 · VMS5

Asosiy texnik koʻrsatkichlar

Koʻrsatkich	VMS
Yoqilgʻi–havo nisbati kanallari	≤ 5
Yoqilgʻi turlari	Gaz · Suyuq yoqilgʻi · 2 (oʻzgaruvchan nisbatda aralash yoqish)
Interfeyslar	LSB, PROFIBUS DP, Modbus TCP, Modbus, INTERBUS-S (ixtiyoriy)
Xavfsizlik yaxlitligi darajasi	SIL3

Barcha texnik maʼlumotlar: maʼlumotlar varagʻi(yangi oynada ochiladi)

Sertifikatlar va standartlar

CE muvofiqlik deklaratsiyasi (2014/35/EU, 2014/30/EU, 2014/68/EU, 2009/142/EC)
YeI tip sinovi sertifikati — 2014/68/EU, B moduli (bosim ostidagi jihozlar)
EC tip sinovi sertifikati — 2009/142/EC (gaz yoqish qurilmalari)
SIL3 — DIN EN 61508
DIN EN 298
DIN EN 1643
DIN EN 230
DIN EN 60730-2-5
DIN EN 12067-2
DIN EN 13611
DIN EN 50156-1

Aksessuarlar

Kommunikatsiya protsessori va PROFIBUS DP, Modbus RTU, Ethernet TCP/IP yoki INTERBUS uchun fieldbus modullari, ulash kabeli bilan
GUI307 rangli sensorli ekran: 7 dyuym, 800 × 400 piksel, old tomondan IP65
GUI310 rangli sensorli ekran: 10,1 dyuym, 1280 × 800 piksel, old tomondan IP65
GUI315 rangli sensorli ekran: 15,6 dyuym, 1366 × 768 piksel, old tomondan IP65
Tezlik datchiklari: 663R8101 ikki simli NAMUR (sezish masofasi 2 mm) va 663R8103 uch simli induktiv yaqinlik datchigi (4 mm)
Kompyuter dasturi (Remote Software): RS232 orqali noutbukdan masofaviy boshqarish, konfiguratsiya va egri chiziqlar maʼlumotlarini arxivlash
FMS/VMS Swing Frame: VMS uchun burilma rama
