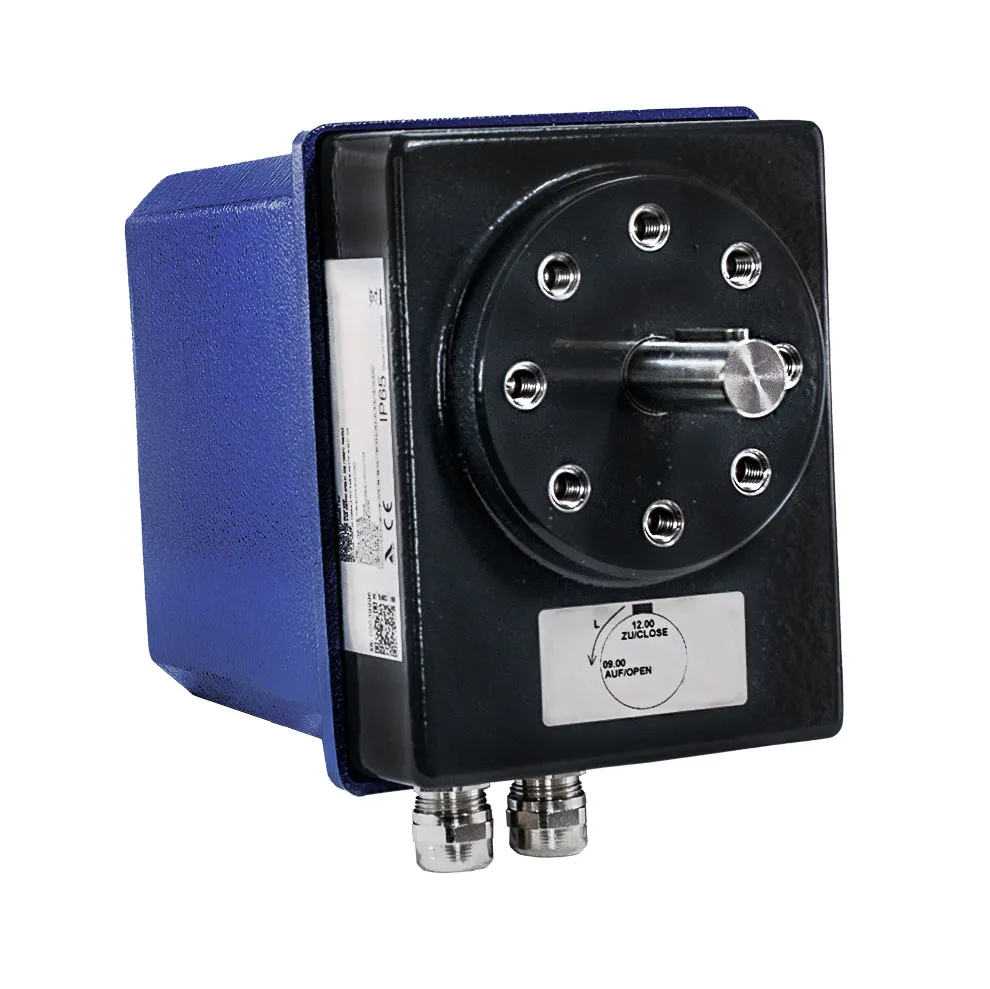

662RX 90, 140 va 180 Nm aktuatori
3 pozitsiyali yoki ixtiyoriy 4…20 mA boshqaruvli, ETAMATIC, FMS va VMS uchun TÜV ruxsatnomali 90, 140 va 180 Nm aktuatorlar
LAMTEC · 662R2123 · 662R2124 · 662R2125
- 90 / 140 / 180 Nm
- IP65
- ETAMATIC · FMS · VMS
- 4 … 20 mA (ixtiyoriy)
662R2123 (90 Nm), 662R2124 (140 Nm) va 662R2125 (180 Nm) — yoqish qurilmalarida zaslonka va klapanlarni harakatlantiradigan LAMTEC elektr aktuatorlari. Ular ETAMATIC, FMS va VMS bilan qoʻllash uchun TÜV ruxsatnomasiga ega hamda yoqish texnikasi va sanoatdagi boshqa vazifalarga ham mos keladi. Standart variant 230 V AC / 50 Hz bilan taʼminlanadi, 3 pozitsiyali sxema boʻyicha boshqariladi va 90° ga 60 soniyada buriladi. Buyurtmada 115 V AC yoki 230 V AC taʼminot 50 yoki 60 Hz chastotada, 30 yoki 40 soniyalik burilish vaqti hamda 120°, 135°, 180° yoki 270° burilish burchagi tanlanishi mumkin.
3 pozitsiyali variantda holatni NOVOTEC yoki CONTELEC markali, TÜV ruxsatnomali, oʻtkazuvchan plastikli 5 kΩ potensiometr uzatadi; u geometrik tutashuvli va lyuftsiz ulanadi, uning oʻrniga 100 Ω, 200 Ω yoki 1 kΩ li sim oʻramli potensiometr ham tanlanishi mumkin. Bu variant faqat OCHISH/YOPISH tugmali qoʻlda elektr boshqaruv bilan yetkaziladi. 60 soniyalik burilish vaqtida aktuatorlar sinovdan oʻtgan potensiometrlarni shu tarzda ulash boʻyicha xavfsizlik talablariga javob beradi; burilish vaqti oʻrnatilgan chegaraviy oʻchirgichlar va potensiometrlarga qarab oʻzgarishi mumkin.
Ixtiyoriy ichki elektron boshqaruv aktuatorni 4…20 mA signali bilan boshqaradi; bu variant holatni 4…20 mA signali bilan uzatadi va qoʻlda boshqaruvsiz yetkaziladi. ETAMATIC, FMS yoki VMS bilan ishlaganda bu teskari aloqa xavfsiz holat koʻrsatkichi hisoblanmaydi, shuning uchun TÜV ruxsatnomali, oʻtkazuvchan plastikli qoʻshimcha 5 kΩ potensiometr majburiy. Korpus va qopqoq alyuminiydan tayyorlangan, himoya darajasi IP65; atrof-muhit harorati -10…+60 °C, termostatli 15 W ixtiyoriy korpus isitgichi bilan esa -30 °C gacha. Mufta yoki richag alohida buyurtma qilinadi.
662RX 90, 140 va 180 Nm aktuatori
- 90 Nm (662R2123), 140 Nm (662R2124) yoki 180 Nm (662R2125) aylantiruvchi moment
- ETAMATIC, FMS va VMS bilan qoʻllash uchun TÜV ruxsatnomasi
- NOVOTEC yoki CONTELEC markali, TÜV ruxsatnomali, oʻtkazuvchan plastikli 5 kΩ teskari aloqa potensiometri
- 4…20 mA signali bilan boshqarish uchun ixtiyoriy ichki elektron boshqaruv
- Standart variantda ikkita chegaraviy va ikkita qoʻshimcha oʻchirgich; qoʻshimcha oʻchirgichlar sonini noldan toʻrttagacha tanlash mumkin, gaz oʻtkazmaydigan variantlari ham bor
- 6 × 6 × 32 mm shponkali Ø20 × 50 mm val
- Alyuminiy qopqoqli alyuminiy korpus (IP65) va Ø 8–13 mm kabellar uchun ikkita M20 × 1,5 kabel kiritgichi
- Atrof-muhit harorati -10…+60 °C, ixtiyoriy korpus isitgichi bilan -30 °C gacha
Asosiy texnik koʻrsatkichlar
| Koʻrsatkich | 662R2123 | 662R2124 | 662R2125 |
|---|---|---|---|
| Aylantiruvchi moment | 90 Nm | 140 Nm | 180 Nm |
| Burilish vaqti (90°) | 60 s (standart variant) · 30 / 40 s (ixtiyoriy) | 60 s (standart variant) · 30 / 40 s (ixtiyoriy) | 60 s (standart variant) · 30 / 40 s (ixtiyoriy) |
| Taʼminot kuchlanishi | 115 / 230 V AC · 50 / 60 Hz (230 V AC / 50 Hz standart variant) | 115 / 230 V AC · 50 / 60 Hz (230 V AC / 50 Hz standart variant) | 115 / 230 V AC · 50 / 60 Hz (230 V AC / 50 Hz standart variant) |
| Boshqaruv | 3 pozitsiyali · 4 … 20 mA (ixtiyoriy) | 3 pozitsiyali · 4 … 20 mA (ixtiyoriy) | 3 pozitsiyali · 4 … 20 mA (ixtiyoriy) |
| Holat boʻyicha teskari aloqa | 5 kΩ potensiometr (oʻtkazuvchan plastik) · 4 … 20 mA (elektron boshqaruvda) | 5 kΩ potensiometr (oʻtkazuvchan plastik) · 4 … 20 mA (elektron boshqaruvda) | 5 kΩ potensiometr (oʻtkazuvchan plastik) · 4 … 20 mA (elektron boshqaruvda) |
| Qoʻlda boshqarish | Elektr (faqat 3 pozitsiyali variantda) | Elektr (faqat 3 pozitsiyali variantda) | Elektr (faqat 3 pozitsiyali variantda) |
| Himoya darajasi | IP65 | IP65 | IP65 |
| Atrof-muhit harorati | -10 … +60 °C | -10 … +60 °C | -10 … +60 °C |
| Ogʻirlik | 7 kg | 7 kg | 7 kg |
| Chiqish vali | Ø20 × 50 mm, shponka 6 × 6 × 32 mm | Ø20 × 50 mm, shponka 6 × 6 × 32 mm | Ø20 × 50 mm, shponka 6 × 6 × 32 mm |
Sertifikatlar va standartlar
- CE muvofiqlik deklaratsiyasi (2014/35/EU, 2014/30/EU, 2011/65/EU)
- DIN EN 60730
- TÜV ruxsatnomasi (ETAMATIC, FMS va VMS bilan qoʻllash uchun)
