Name: LT4 ölçüm sistemi
Brand: LAMTEC

Baca Gazı Ölçümü

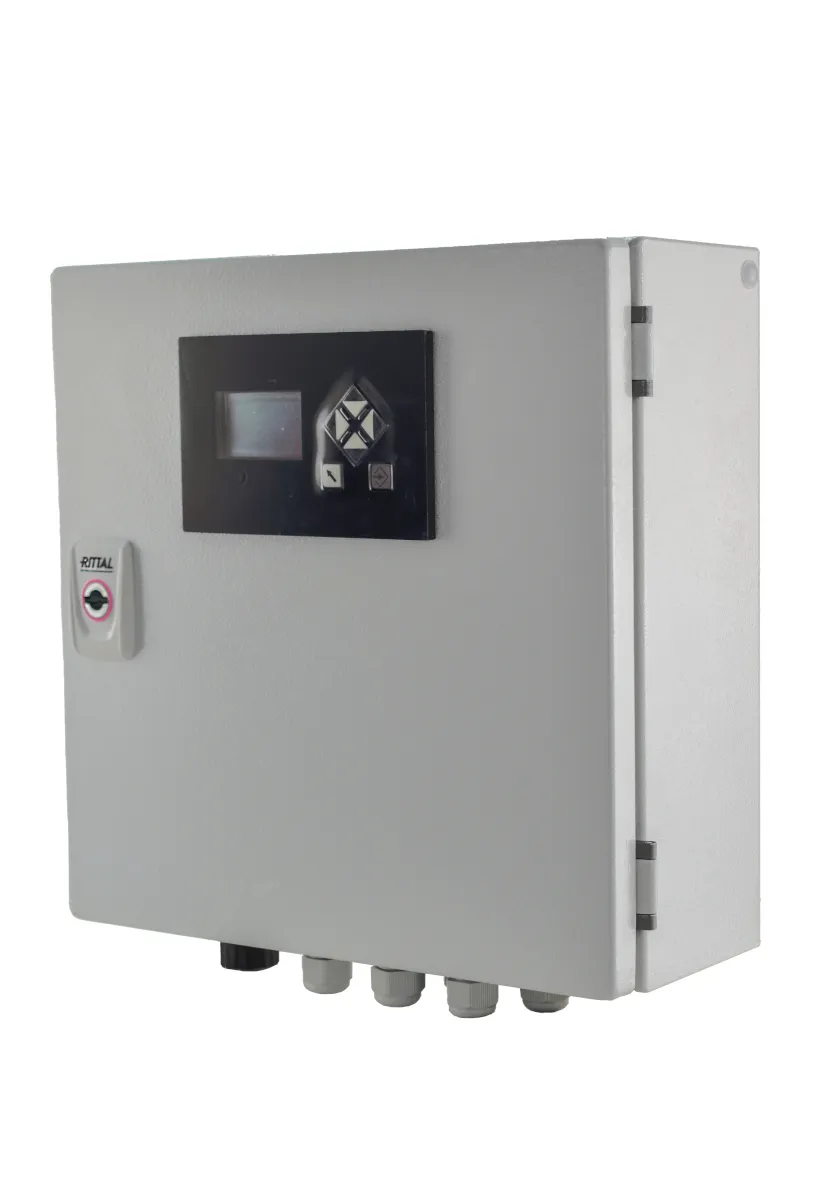

LAMTEC · LT4

O₂ + COe
KS1D ECO · KS1D-BF · KS1D-Ex

LT4, LAMTEC lambda transmitterinin KS1D kombine problarıyla çalışan mikroişlemcili sürümüdür. Gaz ve hafif yakıt yağı (EL) yakan tesislerin baca gazında, hava fazlası bölgede (λ > 1) O₂'yi ölçer ve oksitlenebilir bileşenlerin toplam sinyali olan COe'yi (CO/H₂) algılar. LT3 ve LT2'ye göre ek bir izleme işlemcisi, güvenli dijital ve analog çıkışları ve prob fonksiyon test ünitesi (FTU) kumandası vardır. Her LT4'e yalnız bir prob bağlanır: KS1D ECO, KS1D-BF ya da Ex bölge 1 ve 2 için KS1D-Ex.

Güvenli dijital çıkışlarla SIL3'e kadar süreçler izlenir; güvenli analog çıkışlar ölçüm değerlerini SIL2'ye kadar verir. SIL seviyesi yakıta ve yapılandırmaya bağlıdır: dijital çıkışlar FTU'suz sıvı yakıt/gazda SIL3, FTU'suz tüm yakıtlarda SIL2, FTU ile tüm yakıtlarda SIL3; analog çıkışlar FTU'suz sıvı yakıt/gazda SIL2, FTU'suz tüm yakıtlarda SIL1, FTU ile tüm yakıtlarda SIL2'dir (DIN EN 61508, DIN EN 61511). Dijital çıkışlar cihazın üzerindedir, analog çıkışlar LSB modülüyle eklenir. LT4 yüksek talep ya da sürekli modda çalışmak üzere tasarlanmıştır.

Opsiyonel FTU ile LT4, vana ve pompayı kumanda ederek proba test gazı verir; sensördeki arıza ya da sapma en geç 24 saat içinde algılanır ve SIL seviyesi iyileşir. LT4, FTU ile DIN EN 16340 ve DIN EN 12067-2'ye göre tip onaylıdır ve (EU) 2016/426 gaz yakan cihazlar tüzüğünü karşılar. Baca gazı sıcaklığı GED ECO'lu KS1D ECO'da en fazla 300 °C, GED BASE'li KS1D-BF'de en fazla 550 °C, GED FLEX'li KS1D-BF ve KS1D-Ex'te malzemeye bağlı olarak en fazla 1400 °C'dir; SIL sertifikalı cihaz sürümlerinde KS1D ECO ve KS1D-BF prob kafasında izin verilen sıcaklık 300 °C'dir.

Bu ürün için teklif isteyin Teknik veri föyü

Avantajlar

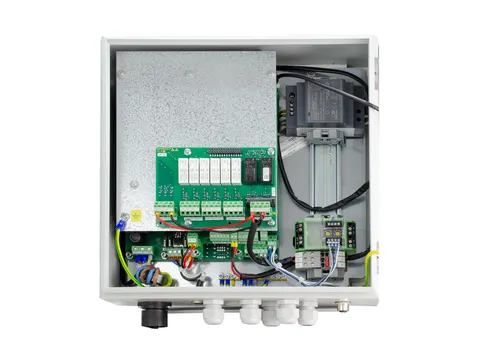

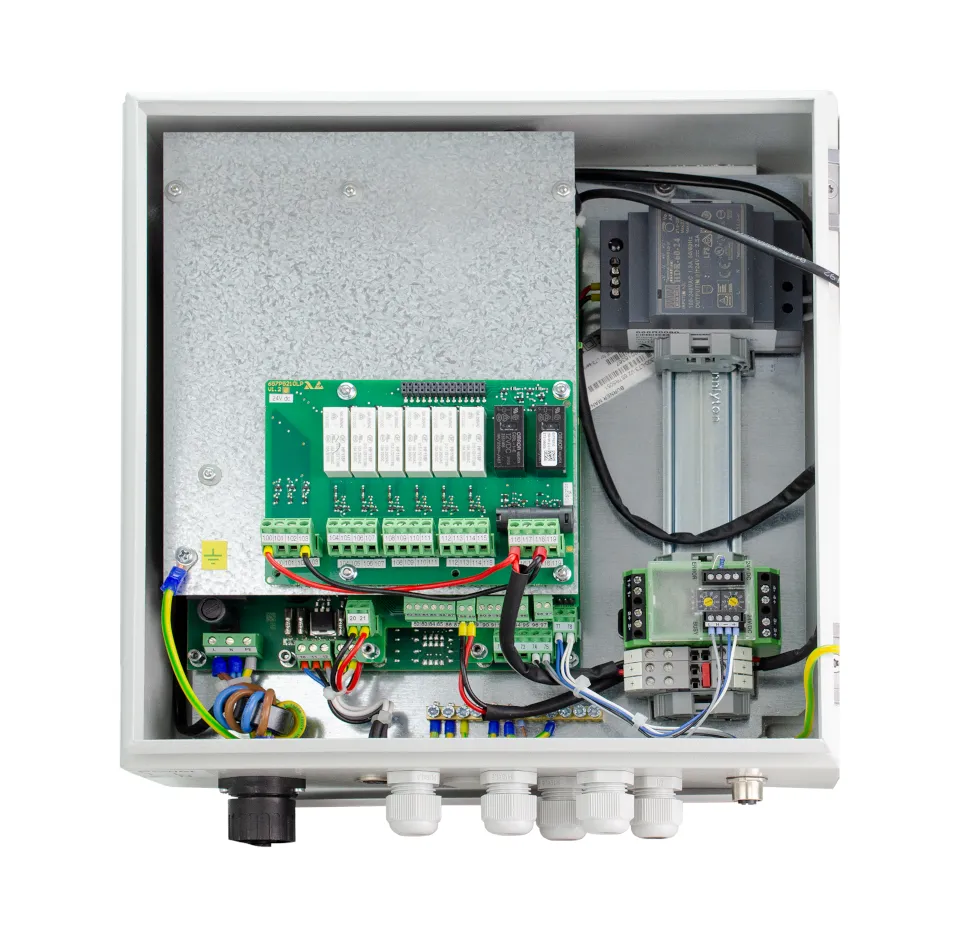

LT4 ölçüm sistemi

KS1D problarıyla O₂ ölçümü ve oksitlenebilir bileşenlerin (COe) algılanması
Yakıta ve FTU'ya bağlı olarak SIL3'e kadar güvenli dijital çıkışlar ve SIL2'ye kadar güvenli analog çıkışlar (DIN EN 61508, DIN EN 61511)
Opsiyonel FTU ile fonksiyon ve sapma testi: sensör arızası ya da sapması en geç 24 saatte algılanır
FTU ile DIN EN 16340 ve DIN EN 12067-2 tip onayı
Uygun sertifikalı brülör kontrolleriyle bağımsız cihaz olarak izleme ve kontrol
Fişli prob bağlantısıyla kolay kullanım, düşük ısıtma tüketimi ve az bakım
Sağlam, kompakt gövde

Modüller

LT4 ölçüm sistemi

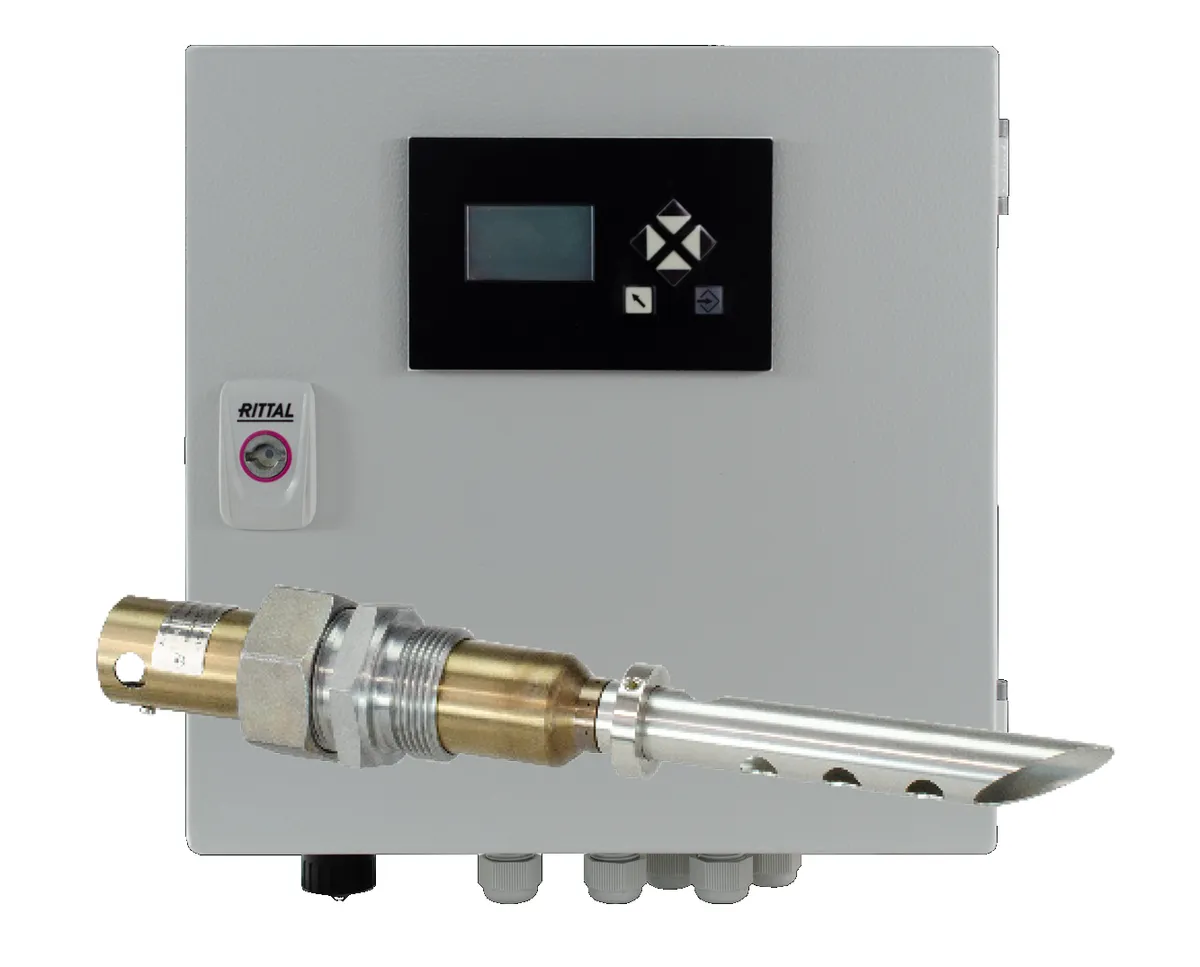

KS1D kombine probu

Isıtılmış ZrO₂ ölçüm hücresinde O₂, COe ve referans elektrotları olan kombine prob; O₂'yi ve CO/H₂ gibi oksitlenebilir bileşenleri (COe) birlikte ölçer. LT4 ile GED ECO'lu KS1D ECO (IP42), GED BASE ya da GED FLEX'li KS1D-BF (IP65) ve Ex bölge 1 ve 2 için GED FLEX'li KS1D-Ex (IP65) kullanılır. KS1D-BF'nin filtre yapısı H₂ uygulamalarında alev geri tepmesine karşı test edilmiştir. COe doğruluğu ölçülen değerin ±%25'i, en iyi ±20 ppm'dir.

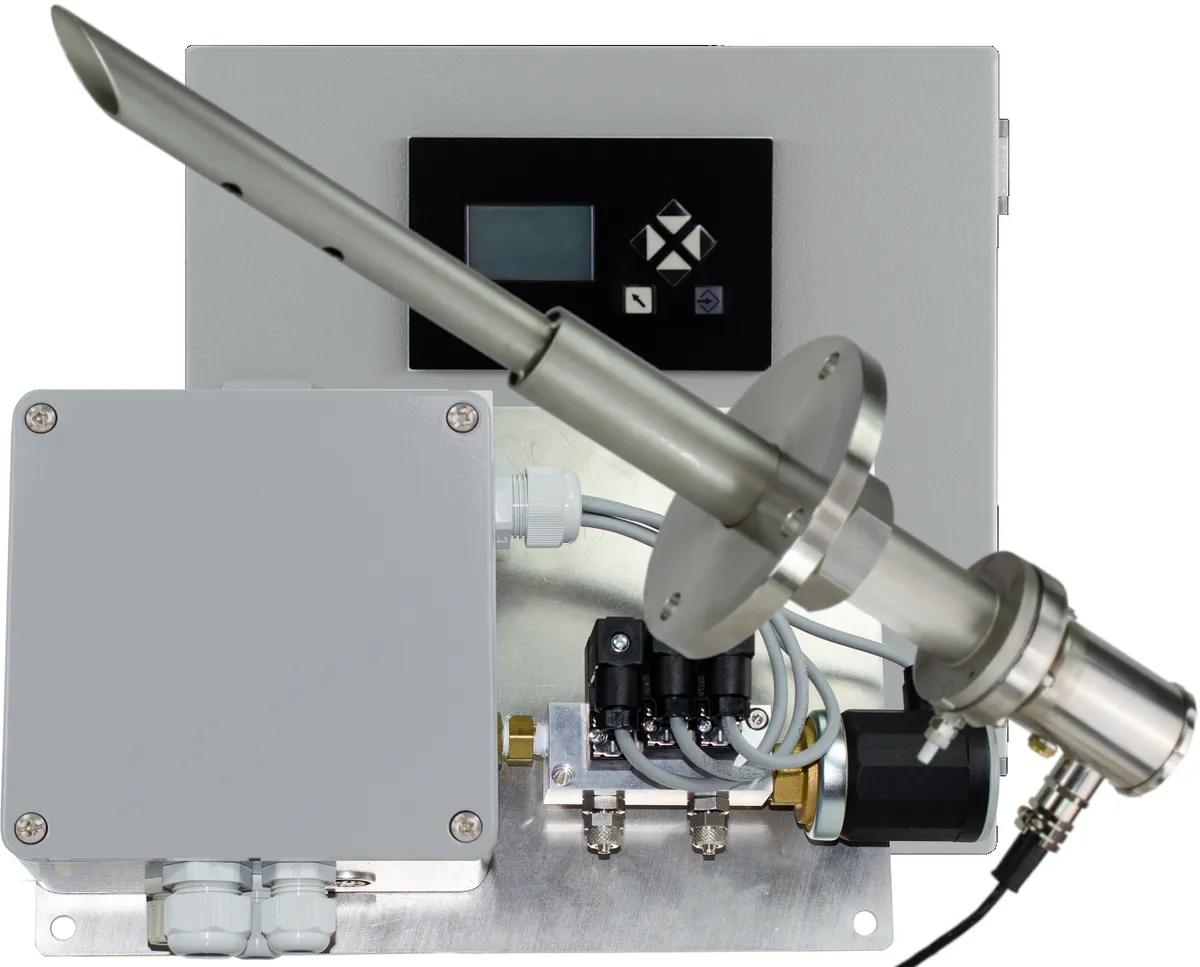

FTU fonksiyon test ünitesi

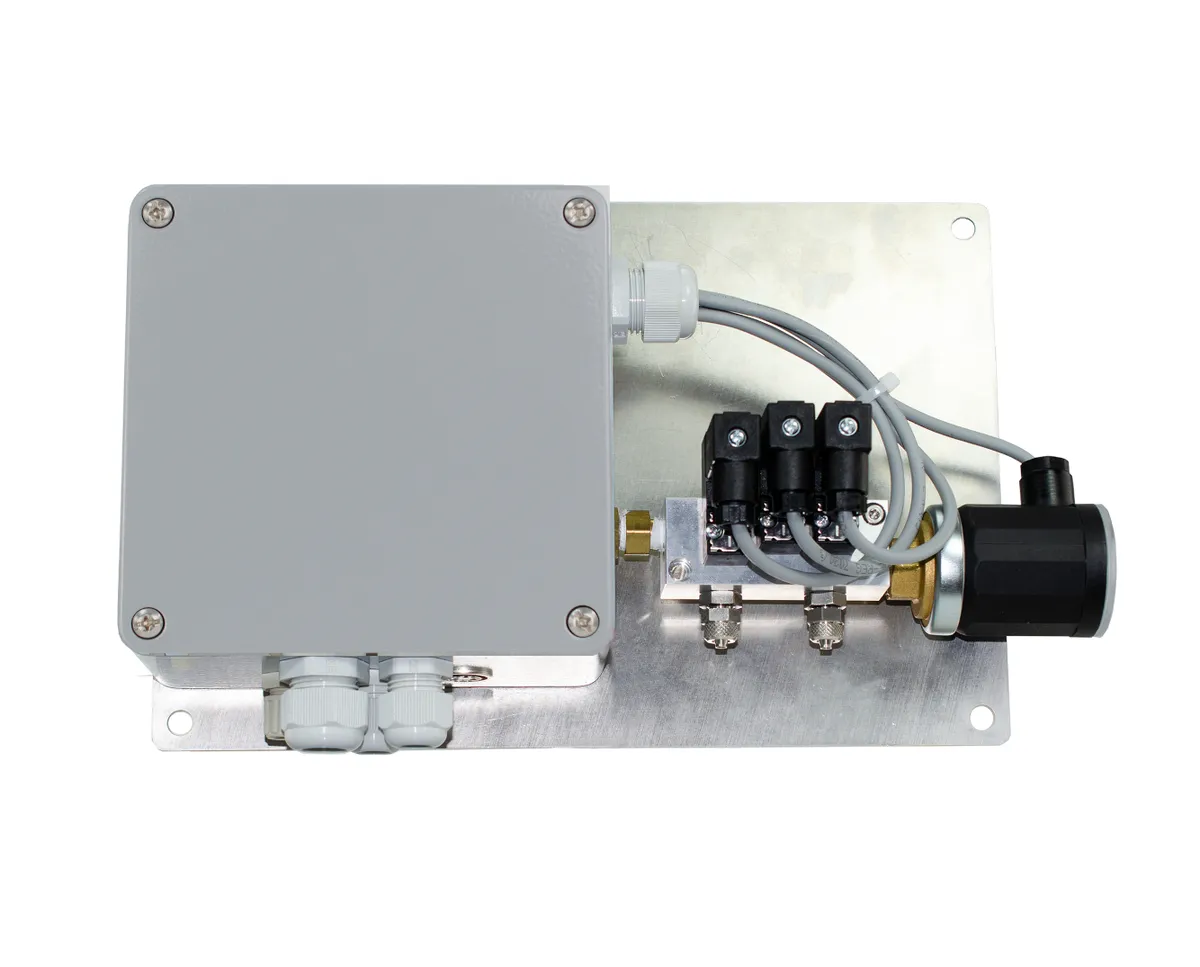

LT4'ün opsiyonel uzantısı: LT4 vana ve pompasını kumanda ederek proba test gazı verir, böylece sensör arızası ya da sapması en geç 24 saatte algılanır. SIL seviyesini iyileştirir, DIN EN 12067-2 ve (EU) 2016/426 uygunluğunu sağlar ve prob bağlantı kutusu işlevi de görür. KS1D-BF probu için; toz boyalı alüminyum gövde, IP65, 24 V besleme (yalnız topraklı şebekede), tipik 30 W, en fazla 69 W, -10…+60 °C (yoğuşmasız).

LT4

Önemli teknik değerler

Genel değerler

Özellik	LT4
Ölçüm aralığı	O₂: 0 … 21 % · COe (KS1D): 0 … 1000 ppm (0 … 10 000 ppm istek üzerine)
Ölçüm doğruluğu (O₂)	±5 % (ölçülen değere göre, en iyi ±0.3 vol.%)
Tepki süresi (t90)	O₂: < 9 s · COe: < 13 s
SIL — güvenli dijital çıkışlar	SIL3 (sıvı yakıt/gaz, FTU'suz) · SIL2 (tüm yakıtlar, FTU'suz) · SIL3 (tüm yakıtlar, FTU ile)
SIL — güvenli analog çıkışlar	SIL2 (sıvı yakıt/gaz, FTU'suz) · SIL1 (tüm yakıtlar, FTU'suz) · SIL2 (tüm yakıtlar, FTU ile)
Arayüzler	LSB · PROFIBUS DP (opsiyonel)

Prob değerleri

Özellik	KS1D ECO + GED ECO	KS1D-BF + GED BASE	KS1D-BF + GED FLEX	KS1D-Ex + GED FLEX
Maks. baca gazı sıcaklığı	≤ 300 °C	≤ 550 °C	≤ 1400 °C (malzemeye bağlı)	≤ 1400 °C (malzemeye bağlı)
Toz konsantrasyonu	≤ 100 mg/Nm³	≤ 200 mg/Nm³	≤ 1000 mg/Nm³ (temizleme havasıyla)	≤ 1000 mg/Nm³ (temizleme havasıyla)
Koruma sınıfı	IP42	IP65	IP65	IP65
Patlama koruması (Ex)	—	—	—	Ex bölge 1 ve 2 · II 2G Ex db (IIB+H2) T4 Gb · II 2D Ex tb IIIC T135 °C Db

Tüm teknik veriler: veri föyü(yeni sekmede açılır)

Sertifikalar ve standartlar

CE uygunluk beyanı (2014/35/EU, 2014/30/EU, 2011/65/EU)
CE uygunluk beyanı — (EU) 2016/426 (gaz yakan cihazlar; yalnız FTU ile)
AB tip inceleme sertifikası — DIN EN 16340 (yalnız FTU ile)
AB tip inceleme sertifikası — DIN EN 12067-2 (yalnız FTU ile)
DIN EN 13611
DIN EN 60730-1
SIL1–SIL3 — DIN EN 61508 (Bölüm 1–3), DIN EN 61511 (çıkış tipine, yakıta ve FTU'ya bağlı)

Aksesuarlar

Analog çıkış LSB modülü: akım tipinde 4 × 0/4…20 mA ya da gerilim tipinde 4 × 0/2…10 V DC; LT4'ün analog çıkışları bu modülle sağlanır
4 girişli dijital LSB modülü; köprü fişiyle iki modül birleştirilerek 8 girişe çıkarılır
PROFIBUS DP modülü: LSB üzerinden bağlanır, LT4'e doğrudan ya da harici olarak, örneğin kumanda panosuna takılır; arıza geçmişiyle uzaktan teşhis
Verim hesaplama modülü: baca gazı ve ortam sıcaklığı için 2 Pt100 girişi, baca gazı sıcaklığı ve verim için 2 × 0/4…20 mA çıkış; 24 V DC / 50 mA
LSB uzaktan yazılımı ve USB modülü: dizüstü bilgisayardan kullanım, yapılandırma ve eğri verilerinin yedeklenmesi

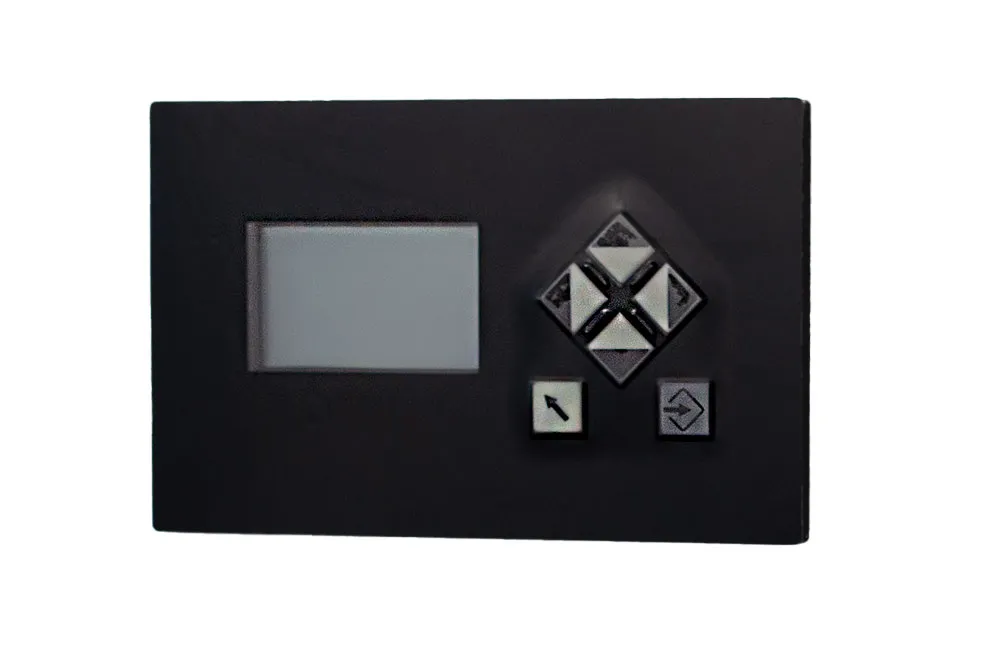

UI300-LT4-V2 kullanıcı arayüzü için IP65 koruma sağlayan ek kapak; montaj somunları dahil
SAK prob bağlantı kutusu: LT4 ile prob arasındaki 2 ya da 5 m'den uzun mesafeler için, uzatma kablosu olmadan; FTU ile bağlantıda gerekmez
