Высокоэнергетическая система розжига факела
Система и компоненты для дистанционного высокоэнергетического розжига наземных, высотных и морских факелов — автоматически или вручную
TESI · XEC03H · TG40 · CAR 2/560 …
- 18 J · 2 Hz (XEC03H)
- ≤ 500 m кабель питания
- Автоматический повторный розжиг

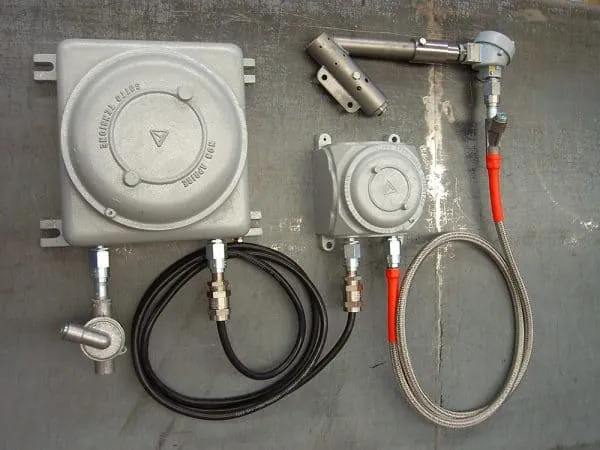

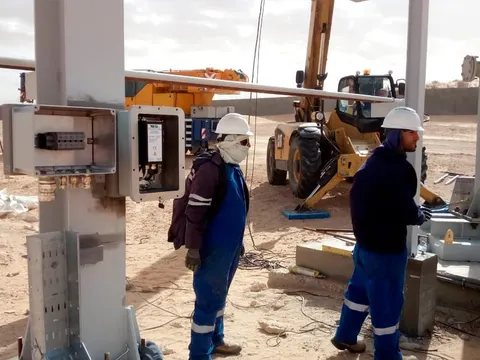

Высокоэнергетическая система розжига TESI предназначена для розжига по команде наземных, высотных и морских факелов, на которых сжигается технологический газ нефтеперерабатывающих и нефтехимических предприятий. В систему входят шкаф автоматического повторного розжига, модули зажигания XEC03H, бронированные кабели зажигания, высокоэнергетические запальные стержни и наконечники, а также запальная горелка с выходом FFG (генератор фронта пламени); работа возможна в автоматическом или ручном режиме.

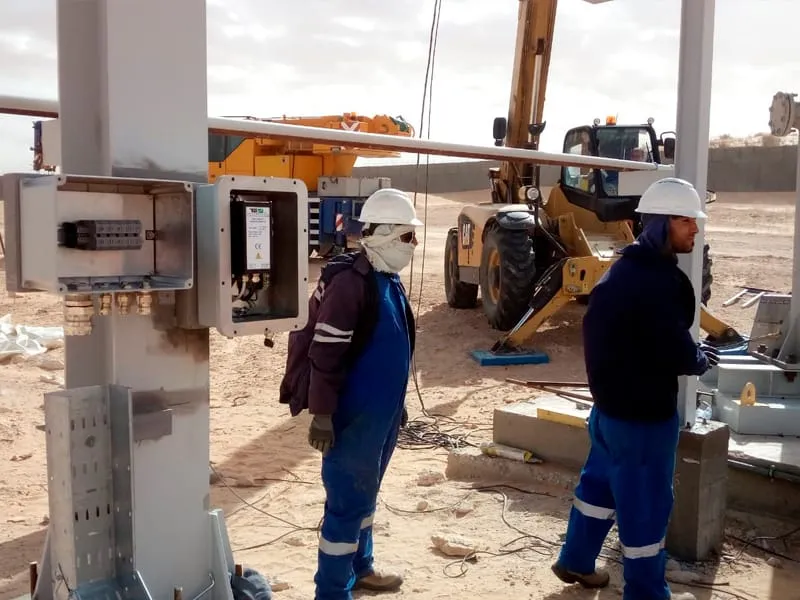

Шкаф управления устанавливается в более безопасной зоне вдали от факельного ствола и дистанционно управляет розжигом в автоматическом или ручном режиме. По команде розжига он сразу запускает цикл искрообразования, контролирует пламя на выходе ствола по сигналам обратной связи и повторяет розжиг, если пламени нет; при отказе автоматики можно перейти на ручной режим. Время сжигания газа и топливные регулирующие клапаны шкаф не контролирует. Стандартный рабочий цикл — 33 % (20 s искрения, 40 s паузы, подряд не более 3 раз), стандартный цикл охлаждения — 20 минут; оба регулируются.
Модуль зажигания XEC03H рассчитан на мощную искру даже при кабеле питания длиной до 500 m, а его заполненный смолой корпус не пропускает воду. Кабели зажигания выдерживают высокие температуры и тяжёлые условия среды; кабель и электрод быстро соединяются без специального инструмента, что делает обслуживание простым и безопасным. Термостойкий и полностью водонепроницаемый высокоэнергетический электрод сохраняет качество искры.
Высокоэнергетическая система розжига факела
- Высокоэнергетический розжиг наземных, высотных и морских факелов
- Мощная искра на большом расстоянии — при кабеле питания до 500 m
- Автоматический повторный розжиг по сигналу пламени, ручной режим при отказе автоматики
- Регулируемые рабочий цикл и цикл охлаждения
- Заполненный смолой, водонепроницаемый на 100 % корпус схемы зажигания
- Кабель и электрод соединяются быстро и без инструмента — простое и безопасное обслуживание
- Бронированные кабели зажигания для высоких температур и тяжёлых условий
Высокоэнергетическая система розжига факела
Шкаф автоматического повторного розжига
Входы: питание шкафа, питание высокоэнергетического блока зажигания и сигнал датчика пламени; выход: питание высокоэнергетического блока зажигания. На крышке можно разместить лампы «нет пламени» (красная), «пламя есть» (зелёная), «напряжение подано» и «готов к искрению» (белые), выключатели основного питания и питания искры, переключатель «автомат/ручной», кнопки ручного розжига и проверки ламп. Данные относятся к примерной компоновке и адаптируются к конструкции факельного ствола.
Модуль зажигания XEC03H
Модуль для монтажа в шкафу: питание 115–230 V AC, 50/60 Hz (по запросу 12/24 V DC), потребляемая мощность 110 W; при выходном напряжении 1000 V DC даёт 18 J (±10 %) на искру, 2 искры в секунду. Рабочий цикл 33 %, искрение не дольше 1 минуты. Корпус из стали с порошковым покрытием, IP65, 170 × 140 × 85 mm, 5 kg.
Высокоэнергетические запальные стержни
Стандартные диаметры 12, 14 и 17 mm; длина и диаметр выполняются по требованиям заказчика. Для безопасной зоны есть стержень с быстроразъёмным соединением. Резьбовые наконечники легко заменяются; у запальника диаметром 12 mm наконечник приварен и не снимается. Мощная искра очищает наконечник при каждом розжиге. Специальные решения: боковые или коаксиальные пневматические втягивающие устройства, гибкие стержни для поворотных горелок и направляющие трубы.
Высокоэнергетическая запальная горелка с выходом FFG (TG40)
Наружный диаметр трубы 42,2 mm (1 1/4"), прямой или угловой выход; подключение FFG резьбовое или фланцевое по требованию заказчика, газовое подключение G 3/8 (другие по запросу). Инжекционная подача воздуха (вентури), высокоэнергетический запальник до Ø17 mm и резервированные термопары для автоматического повторного розжига. Длина трубы задаётся при заказе; FFG можно установить позже или модернизировать.
Основные технические характеристики
| Параметр | RE-IGNITION |
|---|---|
| Напряжение питания | 115–230 V AC, 50/60 Hz |
| Выходное напряжение | 115–230 V AC (питание высокоэнергетического блока зажигания) |
| Рабочий цикл | 33 % — 20 s искрение / 40 s пауза, ≤ 3 циклов подряд |
| Цикл охлаждения | 20 min пауза |
| Степень защиты | IP66 |
| Габариты | 545 × 373 × 320 mm |
| Параметр | CAR 2/560 | HNOK 6000 | RV 2.5 mmq + ARMOUR |
|---|---|---|---|
| Наружный диаметр | 15.00 ± 0.5 mm | 10.9 ± 0.1 mm | 4.40 ± 0.10 mm |
| Номинальное напряжение | 4500 V DC / 3200 V AC | 6000 V DC | 600 V AC / 1000 V DC |
| Рабочая температура | -50 … +180 °C (≤ +200 °C кратковременно) | -40 … +80 °C | -60 … +400 °C (длительно) · +750 °C (периодически) · +1565 °C (пик) |
| Токопроводящие жилы | 2 × 2.5 mm² | 1 × 1.5 mm² | 1 × 2.5 mm² |
Принадлежности
- Высокоэнергетические наконечники HERC17 (17 mm): HERC17 и HD повышенной долговечности — 760 °C (макс. 1000 °C); высокотемпературные HT и HD HT — 1000 °C
- Наконечники HEM17 (с 17 до 12 mm) и HEM14 (с 14 до 12 mm): стандартные — 760 °C (макс. 1000 °C), исполнение HT — 1000 °C
- Бронированный кабель CAR 2/560: две жилы, оплётка из стали AISI 304, силиконовая оболочка; негорючий, маслостойкий, безгалогенный, очень гибкий
- Бронированный высокоэнергетический кабель HNOK 6000: одна жила, оплётка из оцинкованной стали, оболочка ПВХ; маслостойкий, безгалогенный, очень гибкий
- Высокотемпературный кабель RV 2.5 mmq + ARMOUR: никелированная медь, слюда и PTFE со стекловолокном, броня из нержавеющей стали; негорючий, маслостойкий
